刚度分析配置

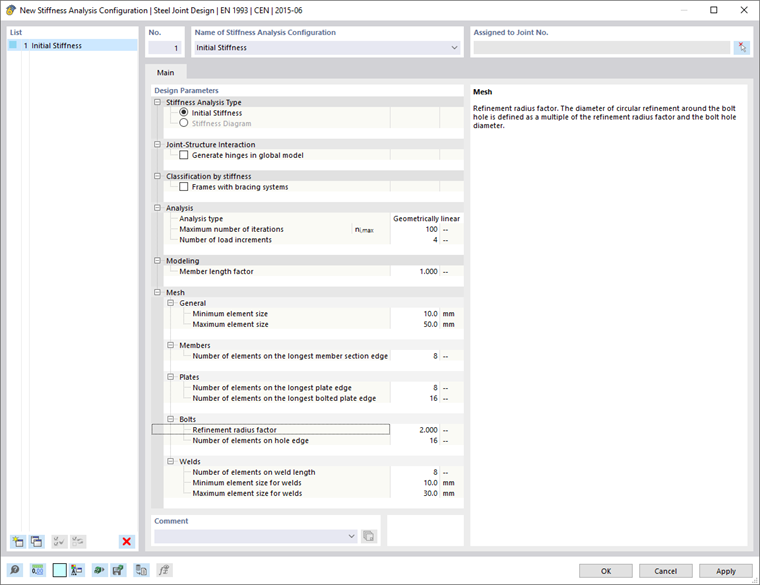

刚度分析配置中,您可以定义确定钢结构节点刚度的基本设置。 这些设置将应用于在后台为计算创建的 子模型

重要

在刚度分析中对所有指定了该配置的连接节点进行设置。 如果没有配置分配给设计的对象,就不会确定连接节点的刚度!

左侧的'列表'显示了模型中的所有可用配置。 您可以使用 新建 用户可以使用 manual> 中的默认值创建一个新的配置,|image025234|基本数据#standard。 作为替代方法,您可以使用复制按钮 复制 您可以创建一个现有配置,然后调整设计参数。 的 删除 删除在列表中所选的配置。

基本

“基本”选项卡管理着刚度分析的重要'设计参数'。

刚度分析类型

定义是确定'初始刚度' Sj,ini还是创建'刚度图'(准备中)。

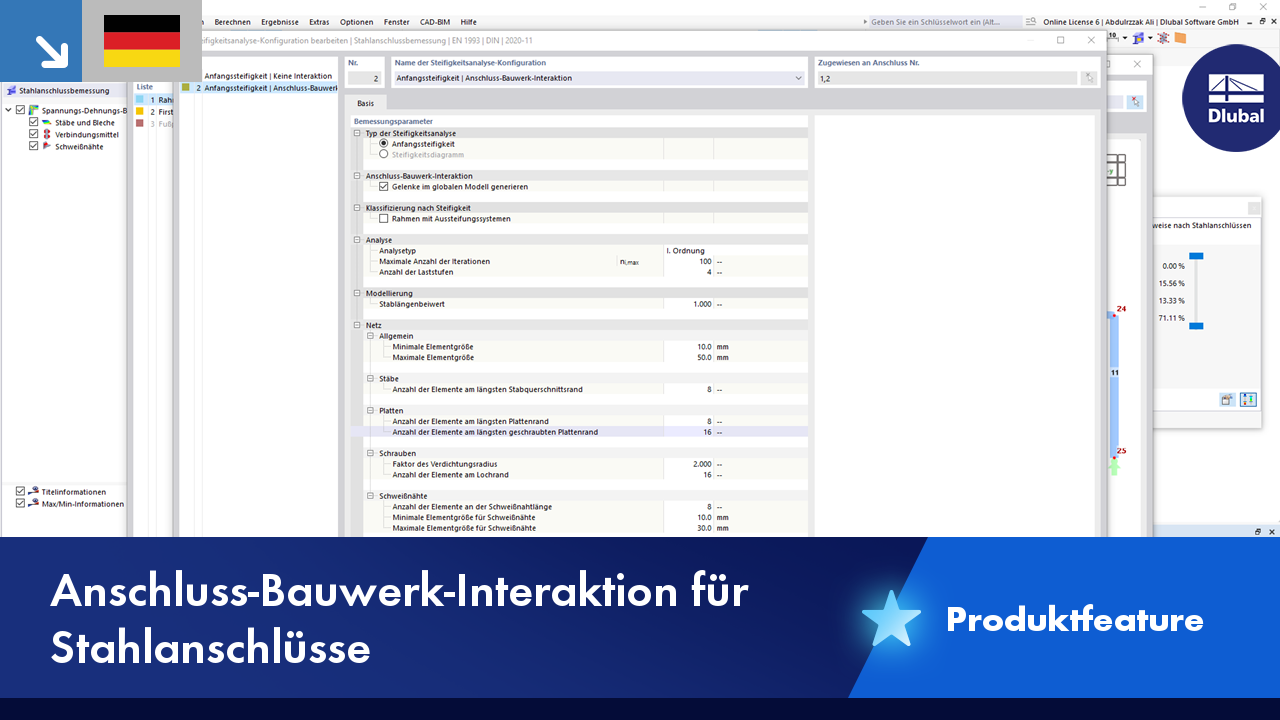

连接节点-结构相互作用

选择'在全局模型中生成铰'复选框,可以将刚度分析的结果以杆件端部铰的形式应用到 RFEM 模型中。 RFEM 使用连接的弹簧刚度创建铰,并分配给杆件。

根据刚度分类

勾选'框架,使用支撑系统'复选框表示使用支撑系统,该支撑系统应至少将水平位移减少 80%。 最后,选择该选项会影响系数Kb ,其数值从 25 变为 8。

选项

分析类型 列表提供了几何线性和二阶分析(PΔ)。

如果在默认设置(即最多 100 次迭代)下计算仍不收敛,则应相应地增加'最大迭代次数'。 更多相关信息请参阅 RFEM 手册的静力分析设置一章。

为了获得更好的收敛效果并避免非线性结构体系出现失稳,建议使用多个 荷载步。 但是,较大的'荷载增量'数目会对计算的持续时间产生不利影响。

建模

'杆件长度系数'控制着杆件等效模型的长度。 外接矩形的长度和宽度中较大的一个值将乘以这里指定的值。

网格

后者提供了不同的有限元网格设置选项,因为根据连接类型的不同可能需要不同的网格。 您可以在'基本'中指定最小和最大单元尺寸。

此外,您可以根据连接的几何形状调整各种组件(杆件、板件、螺栓、焊缝)的有限元的数量或大小。 单元数目越多或越小,网格划分就越精细。

设计参数的默认设置应适用于大多数情况,并且应能提供足够精确的计算时间。
