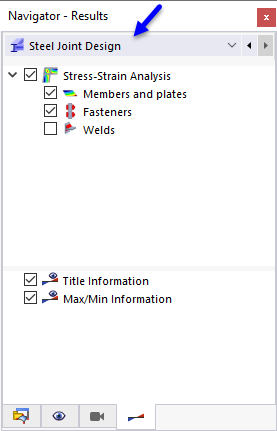

为了评估和记录设计结果，可以使用图形表示。为此，您可以使用模型上的结果显示。结果导航器与设计附加模块的结果类别匹配。组件的结果在导航器列表中作为钢接头设计的结果类型进行管理。
在工作窗口中，提供的选择和评估选项与静态分析相同，例如可视性显示。
控制面板也调整为钢接头设计的结果。

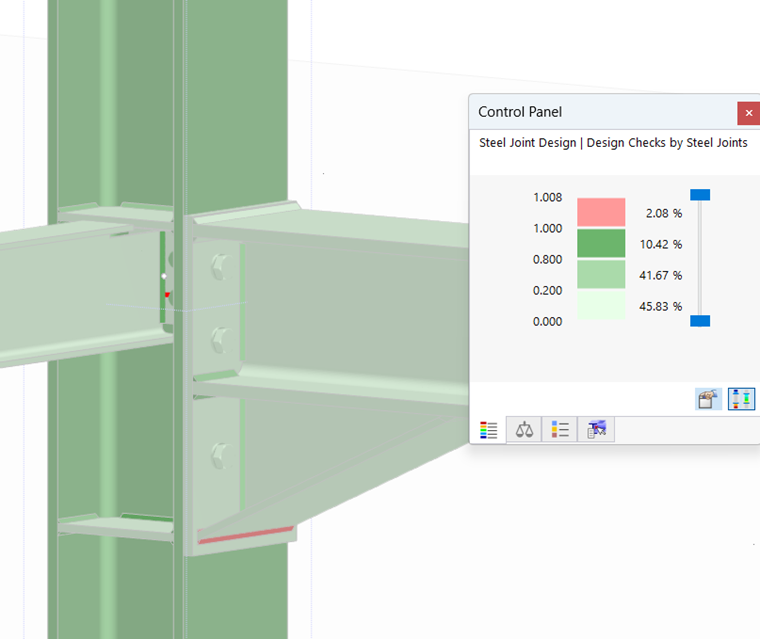

与静态分析不同，结果仅使用四种颜色。通过这种颜色分级，您可以清楚地了解组件的使用情况。标准颜色表示：
|
没有或只有轻微利用率（高达 20%） |
|
中等利用率（20% 到 80%） |
|
高利用率（80% 到 100%） |
|
超过利用率（超过 100%） |
您可以随时将面板修改为 RFEM 的十一种标准颜色。为此，请单击面板中的一种颜色，调用对话框 编辑结果颜色 。
在控制面板中，您还可以像在静态分析中一样，定义对象以显示结果。
重要

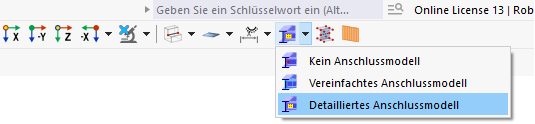

图形结果不会显示在简化的连接模型中。如果您在连接节点处看不到结果，请在右上角的工具栏列表按钮
中选择选项详细连接模型。
