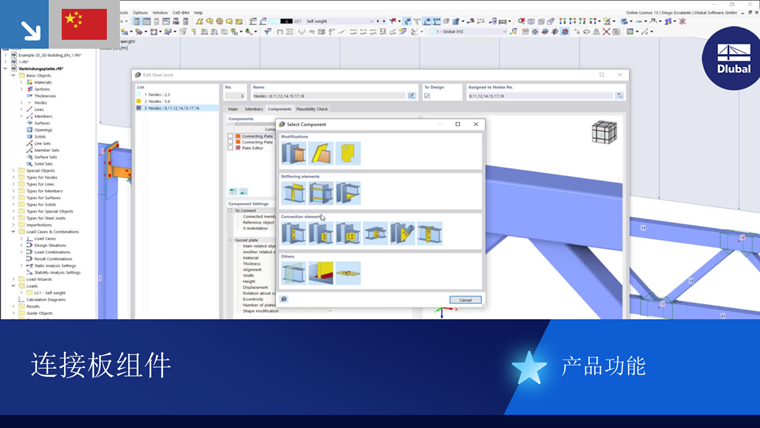

组件“连接板”是一个复杂的组件，由其他组件组成（即端板、舌板、节点板、焊缝和螺栓）。所有这些子组件都可以在“连接板”内部进行配置。但节点板也可以在该组件外部进行配置。
待连接
首先，您必须定义通过该组件连接的杆件。
然后，您可以选择参考对象是现有对象（“杆件”、“杆件板”或“现有板”）还是新的节点板。对于现有对象，在同一行中会出现一个新的组合框，供您选择具体的参考对象。
在最后一行中，定义了“X凹槽”，即被连接杆件末端与理论构件末端（即连接原点）之间的距离。
如果您选择“新板”作为参考对象，则会显示一个新的输入类别“节点板”。

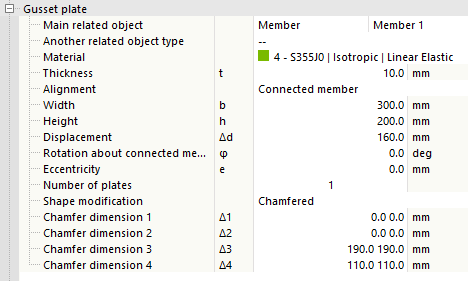

“节点板”由第一行中选择的主要对象限界。该对象可以是杆件或板（包括杆件板）。在下一行中，您可以定义另一个相关对象，这是可选的，当您需要在两个现有对象之间插入节点板时使用。选择材料和板厚后，您可以选择节点板板件应对齐的平面。选项“被连接杆件”将节点板板件对齐到被连接构件的 XZ 平面；选项“主要参照对象”将板件对齐到由主要参照对象和被连接构件的纵轴所形成的平面。
其他参数定义了板的尺寸、沿主要参考对象纵轴的偏移、绕被连接杆件纵轴的旋转以及板件平面外的偏心距。所需板的数量可设置为 1 或 2。
节点板可以通过偏移、倒角或两者结合的方式进行修改。对于每种修改，都会出现一个新的定义行。偏移值是从被连接杆件的末端（包括末端修改）向节点板板件方向测量的，并定义了板件切割的边界。可以为所有角部分别设置倒角；为了更好地定位，在编辑数值时可以看到角部的编号。修改的组合意味着偏移和倒角将一起应用。
舌板
舌板将“端板”（下方定义）与参考对象连接起来。它本质上是被连接杆件的一种板状延伸。如果参考对象是现有对象，则舌板的位置将与之相适应。反之，如果参考对象是新板，则舌板将居中放置于被连接杆件上，而新的节点板的位置则适应舌板。

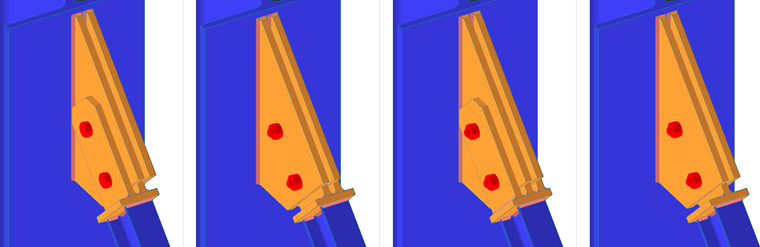

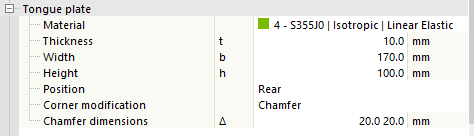

定义包括板的材料和尺寸，然后是位置。位置可以选择为“前”、“后”或“两者”。第四种选项“仅内部”，在存在两个节点板的情况下，仅在两者之间生成一个舌板。

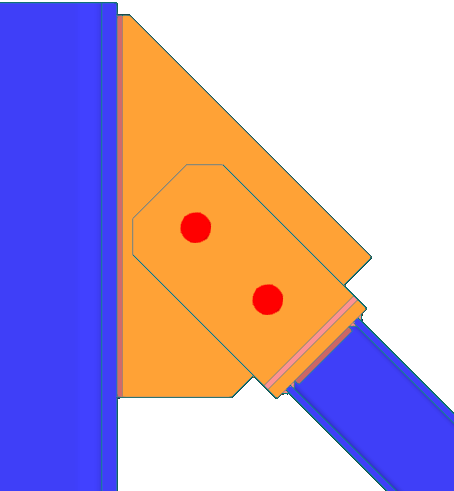

舌板的远端角可以通过倒角或倒圆进行修改。在这种情况下，会显示一个用于此修改的定义行。两个远端角部具有相同的角部修改。
端板
“端板”用作被连接杆件和“舌板”之间的连接。被连接杆件从“端板”的一侧焊接，“舌板”从另一侧焊接。

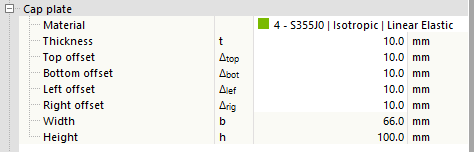

盖板（端板）的定义包括材料选择，随后是板厚以及相对于被连接杆件边缘的偏移量。板的总尺寸可以在输入节点下方进行检查。
焊缝
如前所述，此组件在连接中生成许多新组件，并且所有这些组件都必须相互连接。焊缝将放置在被连接杆件和端板之间、端板和舌板之间，以及节点板板件和参考对象之间。如果节点板板件是外部创建的，则此处不计算该焊缝。通常，对于上述连接中每两个板的接触，都会使用一个单独的定义行。该定义包含一个复选框，指示是否使用焊缝，一个用于焊缝类型的组合框，以及（对于“角焊缝”选项）焊缝厚度。
螺栓
最后一个输入节点用于定义连接“舌板”和“节点板”的“螺栓”。关于螺栓定义的详细说明，请参见 hier。
