某些组件，如钢板切割, 旗形板, 端板等，已经包含了焊缝定义。然而，存在一个独立的组件焊缝用于连接任意两个钢板。一个焊缝连接一个钢板或杆板与另一个钢板，两者都必须已存在于结构中。
要焊接的
首先，您需要定义您想连接的板材。可以是一个钢板或一个杆板。然后定义参考板材——即将被连接的板材焊接上的板材。参考板材同样可以是一个钢板或一个杆板。
焊缝设置
第二个输入类别始于焊缝类型。在这里，您可以选择角焊缝或对焊缝，以及焊缝的位置——正面或背面。如果两个连接板材由相同的材料制成，则该材料也被设置为焊缝材料。焊接不同的材料时，必须手动选择焊缝材料。
与其他组件中的焊缝不同，焊缝组件通过其他修改进行扩展，例如焊缝在其长度上的执行。选项包括连续的, 部分长度, 和间断的。
对于连续的选项，焊缝沿连接板材的整个可用接触长度执行。唯一的输入参数是焊缝厚度。

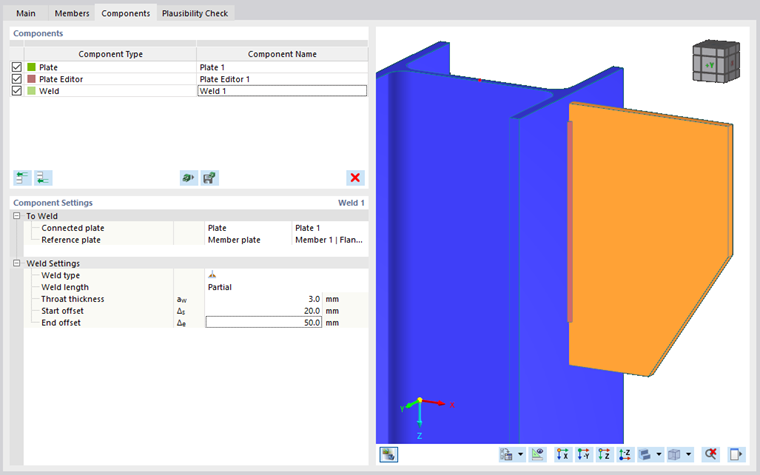

部分焊缝未在整个可用接触长度上进行；它具有起始和结束偏移。因此定义部分焊缝的参数是焊脚高度和从可用焊缝长度测量的偏移距离。

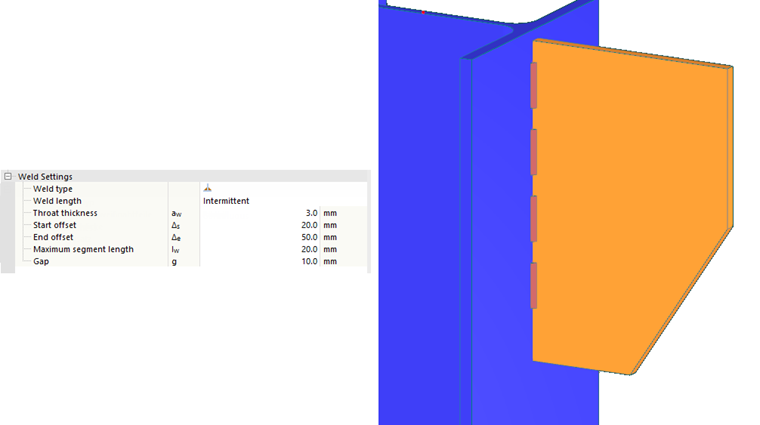

间断的焊接类型不像之前的两种类型连续进行；焊接过程被分割成焊接段。定义焊缝所需的参数包括焊脚高度、起始和结束偏移、最大段长度和间隙长度。除段长外，这些参数都有精确的值。实际的段长对所有段都是相同的，并根据可用焊缝长度减去偏移计算得出。
