角钢连接件 组件将一个板件与一个参考板件连接。它最常用于铰接连接。也可以在该组件内连接第二个板件。
要连接的杆件

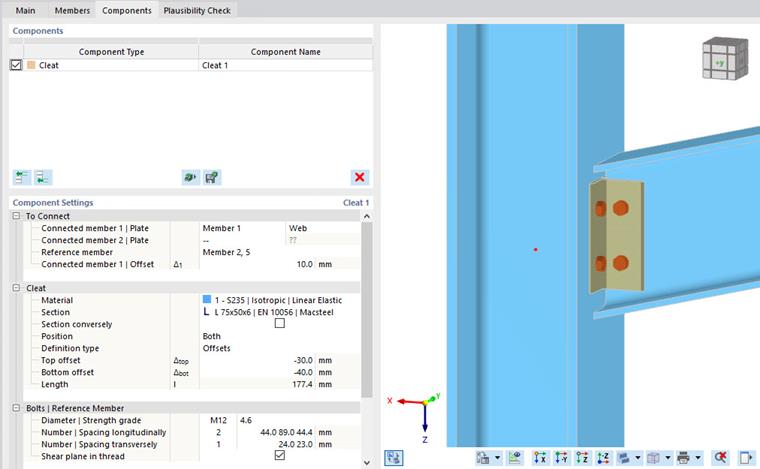

组件设置的第一部分管理被连接杆件和参考杆件的定义。

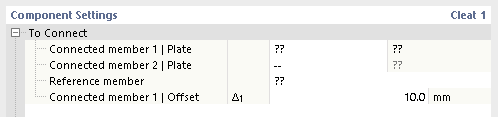

在 被连接杆件 1 | 板 行中，定义要连接的杆件。第二个被连接杆件为可选项。
指定角钢连接件所连接的杆件翼缘板。
接下来，选择参考杆件。其板件将被自动识别。
在 偏移 行中，您可以定义被连接构件表面与参考构件之间的距离。
角钢连接件
接下来的部分控制角钢的定义，从其材料和截面开始。如果您定义了两个被连接构件，则可以分别定义参数。

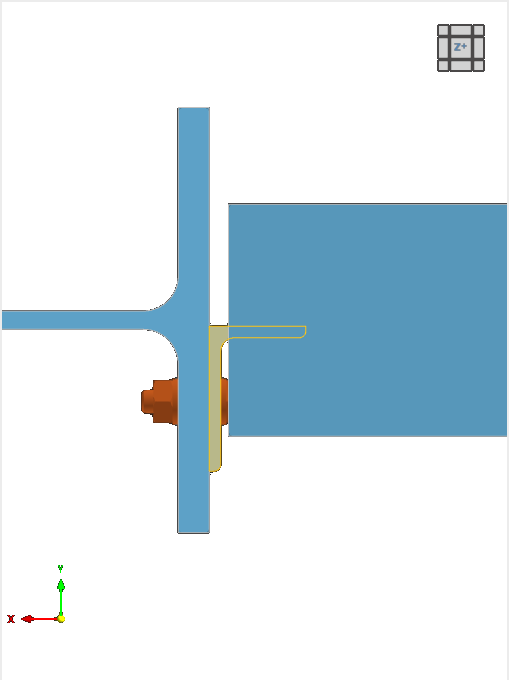

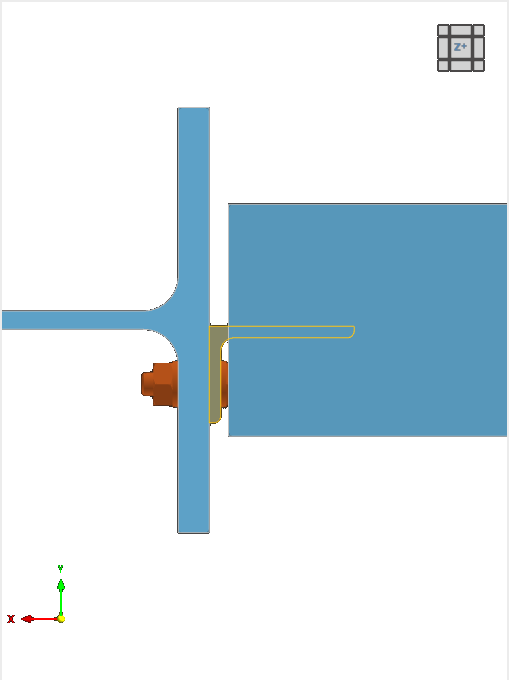

如果未勾选 旋转截面 复选框，则角钢连接件的放置位置使其截面轴垂直于参考杆件。如果选中此选项，则该轴平行于参考杆件。

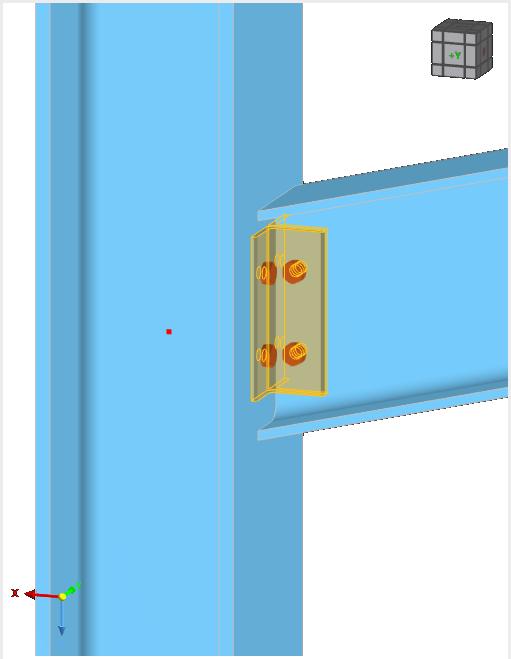

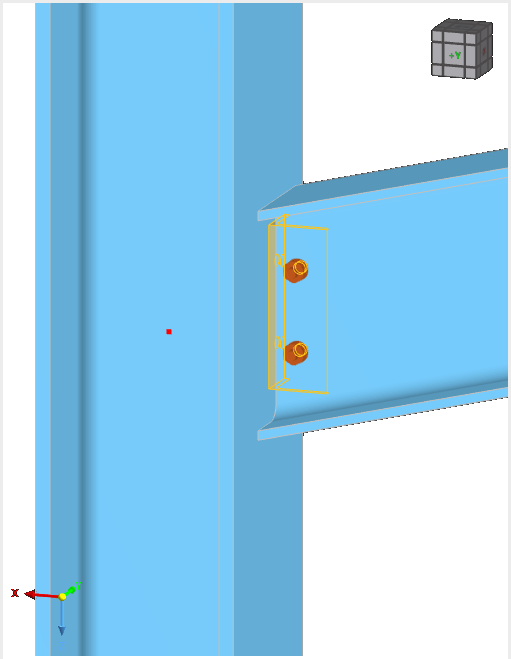

位置 指的是角钢相对于被连接板的布置方式： 正面 、背面 或 两侧 布置在板的两侧。
您可以通过 偏移 或 长度和位置 来定义角钢的尺寸。从列表中选择相应的选项。

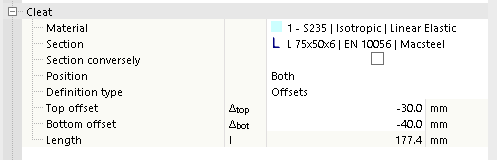

如果通过 偏移 定义尺寸，则尺寸由您可定义的到杆件边缘的顶部和底部距离推导得出。您可以在最后一行查看长度，但无法修改。

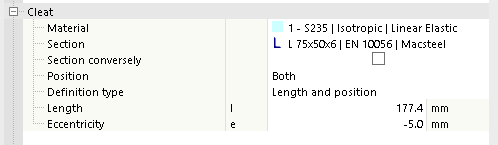

如果选择 长度和位置 选项，则可以直接输入尺寸。您可以通过定义偏心距来改变位置，该偏心距从被连接杆件的中点到角钢连接件的中点测量。
螺栓
每个角钢连接件有两个螺栓群——一个用于参考构件，一个用于被连接构件。最后这些部分管理这些螺栓的属性。
在第一行中，通过从列表中选择相应的条目来定义 螺栓直径 和 螺栓等级。
在接下来的两行中，您可以定义螺栓在水平和垂直方向上的间距。边距和轴距用空格分隔输入到该行中。子组的间距也可以输入为乘法形式 (例如 3*50)。缺失的输入将根据角钢连接件的几何形状自动补全。
激活 预紧螺栓 功能以考虑预紧力。预紧力系数和螺栓头承压面下的摩擦系数在 承载能力极限状态配置 中定义。
如果激活了 螺纹在剪切面内 选项，则根据所选的 设计标准，在进行抗剪验算时会考虑较低的强度（缩减的面积）。
