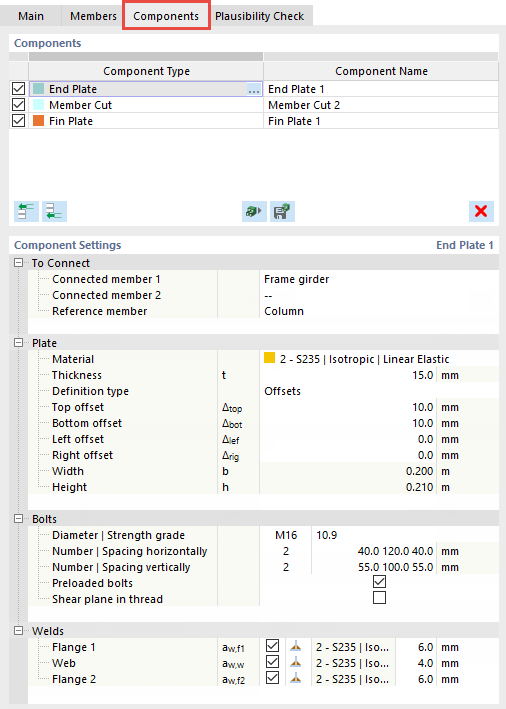

节点的所有组件都在组件选项卡中进行管理。
组成部分
In der ersten Spalte können Sie Komponenten mit den Kontrollfeldern aktiv
oder inaktiv
。 Die Art der Komponente wird in der Spalte Komponententyp angezeigt. In der Spalte Name der Komponente können Sie die automatisch vergebene Bezeichnung der Komponente anpassen. Dieser Name wird später bei der Nachweisführung und den Ergebnissen verwendet.
Komponente einfügen
Sie können eine neue Komponente am Anfang
oder am Ende
der Tabelle einfügen. Mit dem Klick auf eine der Schaltflächen öffnet sich der Dialog 'Komponente wählen', in dem Sie die Komponente in vier Hauptkategorien auswählen können.
Über die Schaltfläche
können Sie die Komponenten aus einer Bibliothek einfügen. Diese Möglichkeit ist im Kapitel Vorlagen für Stahlanschlüsse beschrieben. Haben Sie einen eigenen Anschluss erstellt, können Sie diesen mitsamt aller Komponenten als Vorlage
。

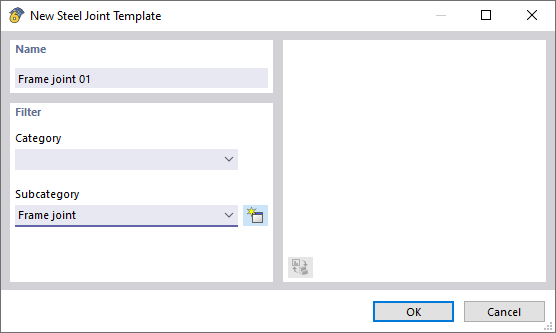

Geben Sie als 'Name' eine Bezeichnung an. Sie können den Anschluss einer 'Kategorie' zuweisen, die bereits in der Bibliothek interlegt ist. Wenn Sie in der Liste keinen Eintrag auswählen, wird der Anschluss in einer benutzerdefinierten Kategorie abgelegt. Legen Sie schließlich die 'Unterkategorie' fest oder erzeugen einen neuen Typ
.
编辑组成部分
Mit der Schaltfläche
können Sie die selektierte Komponente wieder löschen.
右键菜单
Das Kontextmenü einer Komponente bietet die Möglichkeit, die selektierte Komponente unterhalb
oder ans Ende der Liste zu kopieren
.
组件设置
In diesem Abschnitt werden die Eigenschaften und Definitionskriterien der Komponente festgelegt, die oben in der Tabelle 'Komponenten' selektiert ist. Sie sind im Kapitel Komponenten ausführlich beschrieben.
Grafikfenster
Die in der Tabelle selektierte Komponente wird in der Dialoggrafik in der Selektionsfarbe hervorgehoben. Wenn Sie die Maus über einen Stab bewegen, wird dessen Bezeichnung ( "Status" ) angezeigt. Gleiches gilt für die einzelnen Komponenten.
Mit der Schaltfläche
unterhalb der Grafik können Sie zwischen einer Symboldarstellung mit zusätzlichen Informationen und der tatsächlichen Ansicht umschalten. Die Symboldarstellung ist auf den Eingabeparameter abgestimmt, der in der Tabelle der 'Komponenteneinstellungen' selektiert ist. Das Grafikfenster bietet dann eingabespezifische Erläuterungen an.

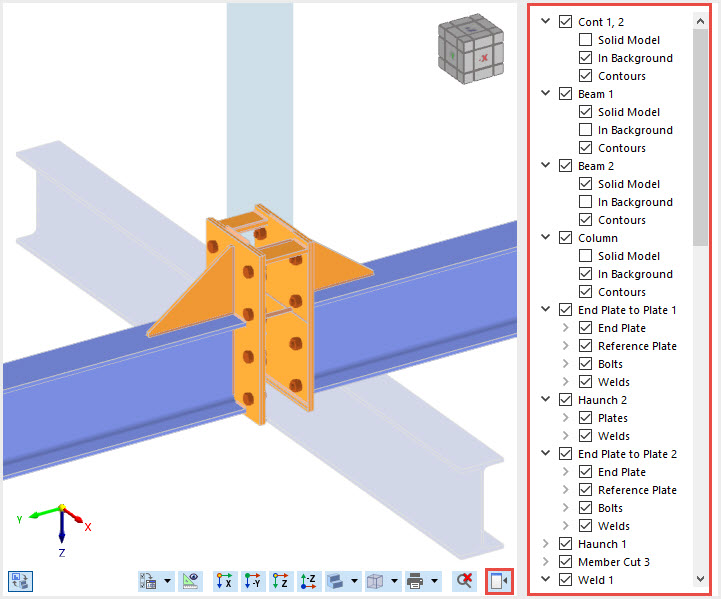

Zusätzlich ist ein Navigator zur Steuerung der Anzeige verfügbar, den Sie über die Schaltfläche
是编辑按钮。 In seiner Baumstruktur sind alle Stäbe und Komponenten einschließlich Teilkomponenten enthalten, die im selektierten Anschluss existieren. Diese können Sie individuell für die Darstellung ein- oder ausblenden oder als 'Vollmodell', 'Im Hintergrund' und zusätzlich mit oder ohne 'Konturen' anzeigen lassen.
翘曲区域尺寸:

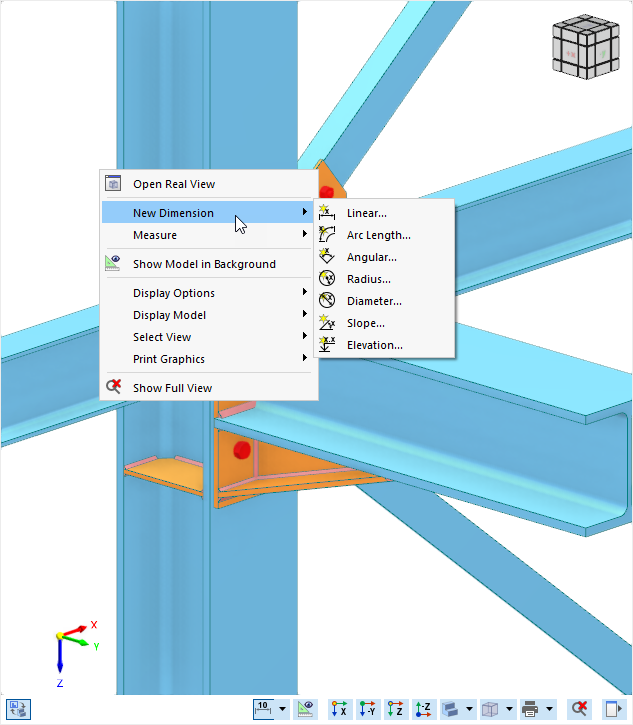

Im Kontextmenü des Grafikfensters steht eine Funktion zur Verfügung, mit der Sie den Stahlanschluss mit Bemaßungen versehen können.
