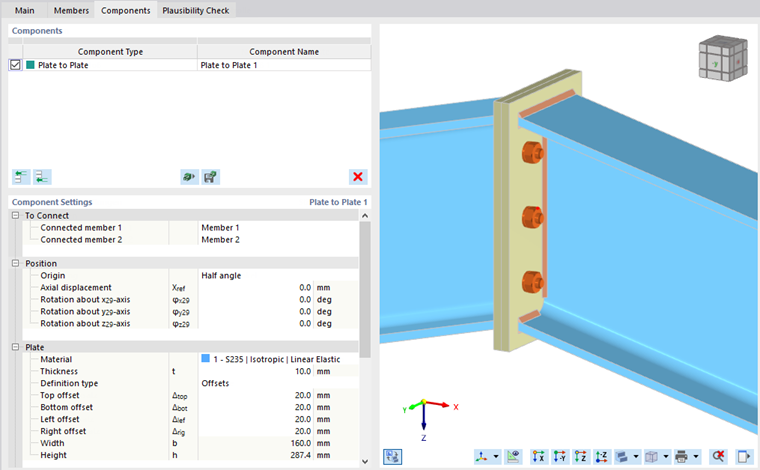

端板连接组件允许您使用两个端板、螺栓和焊缝连接两个组件。

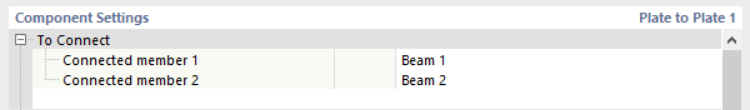

要连接
组件设置的第一类管理已连接杆件的定义。

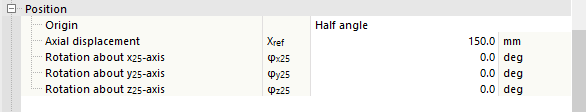

位置
第二类控制两个板的位置。
您可以将板的原点定义为垂直或半角。从列表中选择相应的选项。
如果选择垂直选项，板将在垂直于已连接杆件 1的平面上对齐。如果要沿该杆件的中轴线移动板，请指定纵向偏移。
如果通过半角定义位置，板将插入到两个连接单元之间的中间平面上。'绕 xyz 轴旋转'选项允许您绕局部轴旋转板。
板 1
此类别控制连接到已连接杆件 1 的端板的定义。从已定义的材料中选择板材料或创建新材料。然后输入板的厚度。
您可以通过偏移或通过尺寸和位置定义板的尺寸。从列表中选择相应的选项。

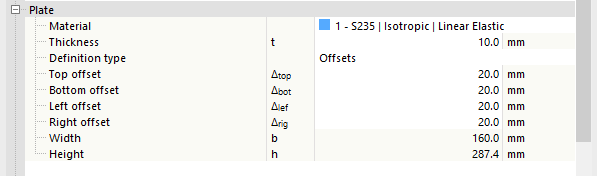

如果您通过偏移定义板，其尺寸将从'已连接杆件 1'的截面尺寸中导出。即端板超出截面边界框的距离。您可以在最后几行中检查板的总尺寸，但不能更改。

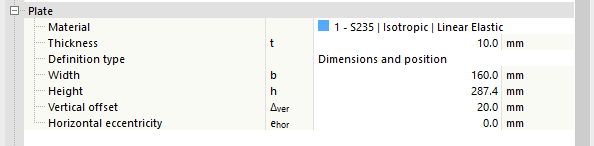

如果选择尺寸和位置选项，您可以直接输入板的尺寸。端板的位置参考连接的'已连接杆件 1'：垂直位置从型材的上边缘测量（正值向上），而水平偏心距从杆件截面的重心测量。
在定义类型之间切换不会改变板的位置或尺寸。会重新计算数值以反映当前的定义。
板 2
如果激活了与板 1 相同选项，则无法在此处进行任何其他设置。如果该选项未激活，则所有设置选项与板 1一样可用。
螺栓
此类别管理螺栓的属性。
通过从列表中选择合适的条目，在第一行定义直径和强度等级。
在接下来的两行中，您可以定义螺栓在水平和垂直方向的间距。边距和轴距用空格分隔输入到该行中。子组的间距也可以作为乘法输入（例如 3*50）。缺失的输入将根据板的几何形状自动补充完整。
激活预紧螺栓功能以考虑预紧力。预紧力系数和螺栓头承压面下的摩擦系数在承载能力极限状态配置中定义。
如果激活了剪切面中的螺纹选项，将根据选定的设计标准考虑较小的强度（减小面积）进行抗剪验算。
此外，如果您想要执行不规则的螺栓布局，您也可以在螺栓列表中停用单个螺栓。

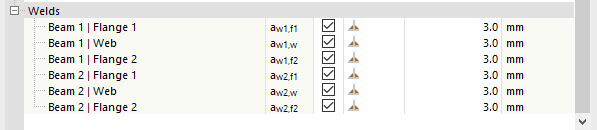

焊缝
最后一个类别控制端板连接各个部分的焊缝。如果您停用复选框，则不会创建此焊缝。
如果您选择复选框右侧的区域，您会找到一个列表，可以从中选择焊缝类型。有几种类型的角焊缝和对接焊缝可供选择。
对于角焊缝，必须定义每个厚度。
