辅助体

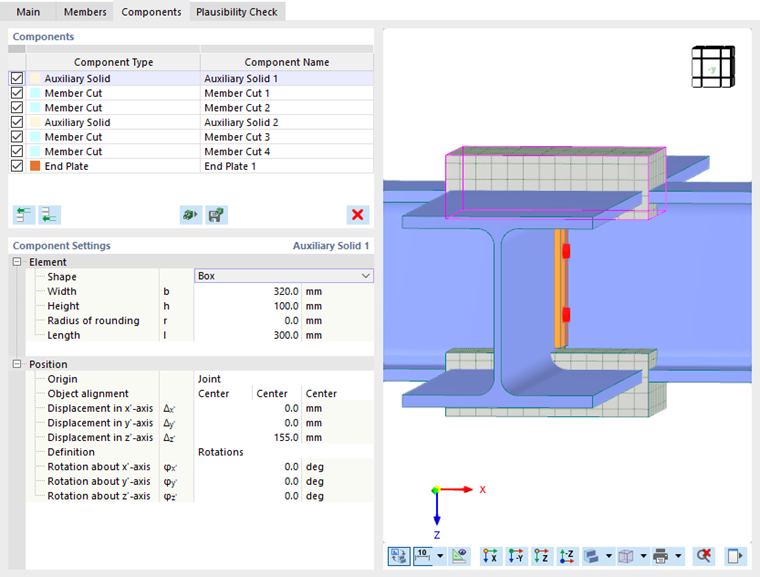

辅助实体可以在三维区域内定义连接节点的几何形状。 之后,您可以使用该组件来调整对象或其他组件的位置。

单元

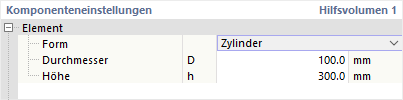

自由度定义实体的形状。 然后使用相应的参数定义三维尺寸。

该列表提供了辅助实体的多个'形状'选项。

  • 长方形: 使用宽、高和长度的参数定义长方体,可选在角部磨圆
  • 圆柱: 通过参数直径和高度定义圆柱体
  • 截面: 您可以通过使用[选择]按钮打开一个截面来定义它。 编辑对象 在截面库中

位置

在第二种类别中,您可以定义辅助实体的位置。

'原点'控制该位置参照的对象。 除了节点节点外,列表中还选择了杆件、杆件板或弯矩。 然后输入'对象方向'来定义实体上的参考点。 这里也提供了特定的列表选项。

用户可以根据得到的位移和转角来确定辅助实体的位置。
