杆件截面

有多种方法可以修改连接中使用的对象。其中之一是组件 杆件截面。使用它，您可以整体修改构件在接合区的末端。根据切割的参考对象，有四种类型的切割：根据杆件、根据板、根据辅助平面和根据辅助体积进行切割。

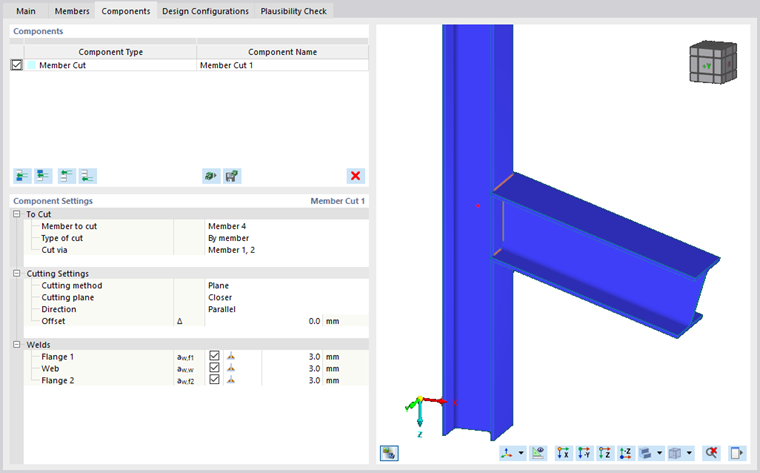

组件设置对话框

要切割的项目

在组件设置区域的第一个类别中，您可以选择要切割的构件，然后选择切割类型。如上所述，有“根据杆件”、“根据板”、“根据辅助平面”和“根据辅助体积”四种类型。由于切割设置取决于所选的切割类型，因此每种切割类型的详细说明将在下文中进行。在任何情况下，在最后一行中都会指定用于切割的参考对象。

拓扑对象的分配

切割设置

该类别的输入详情取决于所选择的切割类型。

根据杆件

当一个杆件（使用中切割）界定了另一个杆件（要切割的杆件）的空间，以确保无碰撞几何时，使用杆件切割类型。

杆件切割的附加设置（按杆件）

在切割设置类别中的第一行控制切割方法。可用方法的第一个选项是‘平面’，根据参考元素的边界框平面进行切割。第二种方法是选项面. 它仅切割截面的交叉部分。

切割方法（RHS 截面）：平面（左）、面（右）

选项边界框和凸包特别适合创建不对称截面的切割。

@cutting-plane@ 在使用平面进行切割时，您可以选择哪个切割面起决定性作用，即它是‘更近还是更远离接合杆件。默认状态是更近，因为这更为常见。以下是两种切割选项的一些示例。第一张图像显示了没有切割的构件。在中间的图像中，梁被切割在支撑件上，选项“平面”设置为“更近”。在最后一张图上，添加了一个新的杆件截面，支撑件被切割到梁上，并且选项“平面”设置为“更远”。

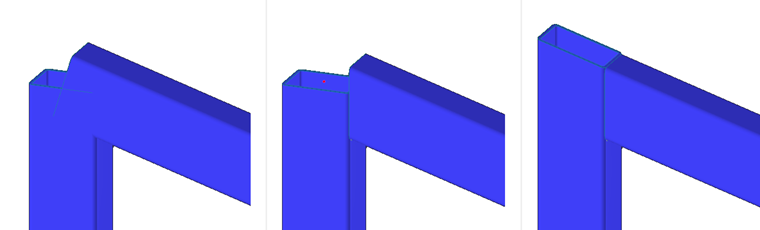

切割平面：未应用切割（左），较近（中），较远（右）

特别适用于通过平面切割的最后一个设置是切割的‘’方向‘’。有两个选项：平行或垂直。平行意味着切割平面与参考构件（使用中切割）平行。垂直方向意味着切割平面在两个杆件的接触点处垂直于接合杆的轴。

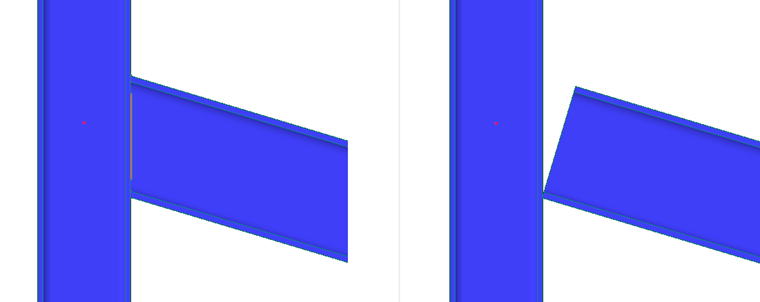

切割方向（按杆件）：平行（左），垂直（右）

对于所有切割方法，还可以设置实际切割发生的偏移. 对于平面和面，允许正值和负值。

根据辅助平面

您可以将辅助平面用作参考对象而不是现有构件。在这种情况下，额外的设置包括切方向和偏移, 类似于根据杆件切割的情况。方向有相同的选项：平行于辅助平面或垂直于在与辅助平面的最近接触点处的接合杆件的轴。

切割方向（通过辅助面）：平行（左），垂直（右）

根据板

切割类型根据板类似于根据辅助平面进行切割。主要区别在于辅助平面没有厚度，而板有。因此，切割方法可以选择 平面 或 面. 除了切割方法，还有如上所述的额外设置‘方向’和‘偏移’。

切割方向（按板件）：平行（左），垂直（右）

根据辅助体积

切割类型 根据辅助体积 允许进行三维杆件切割，而不需要定义的参考构件。根据要定义的偏移，会移除与辅助体积的要切杆件的交集。

焊缝

在通过切割导致板与杆件板之间接触的情况下，可以定义焊缝。对于每个板边和板面的接触，在组件设置区域的焊缝类别中会出现新的焊缝定义行。定义包含一个复选框，用于设置是否使用焊缝字段 焊缝类型 和用于角焊缝的焊缝厚度定义选项。

定义焊缝
