钢结构节点模板

在安装过程中会创建各种可用于建模的带有典型连接的模板。

打开模板库

您可以通过以下方式访问钢结构节点库。

• 在选项卡 组件 选项卡中，点击 .

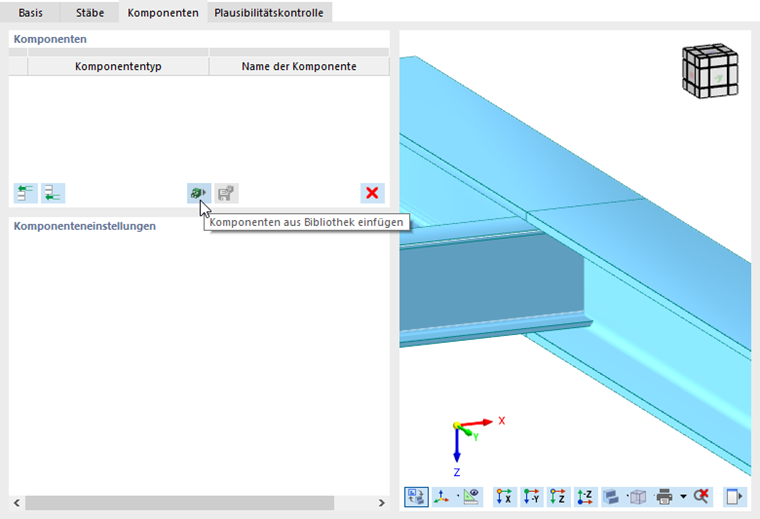

'从库中插入组件'按钮

• 要直接将模板分配给节点，请在 RFEM 工作窗口中右键单击节点。 然后在上下文菜单中选择应用钢结构节点模板功能。

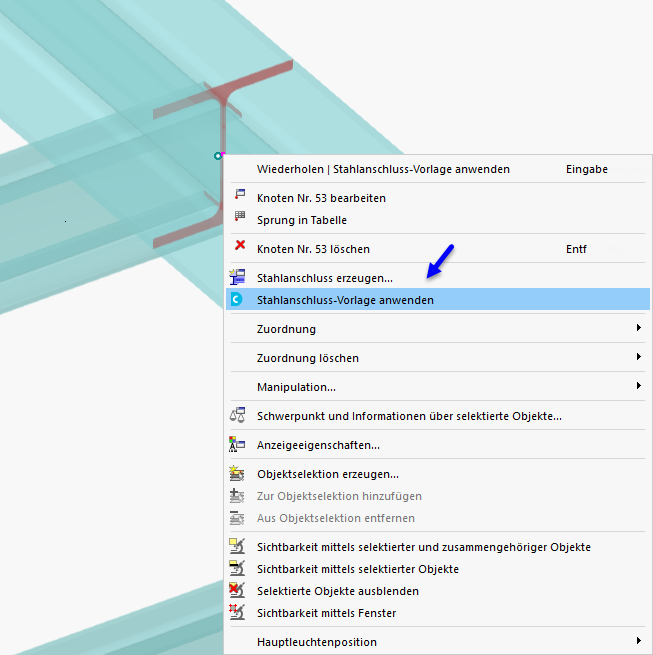

在节点上下文菜单中选择一个模板

在 Dlubal 中心选择节点模板

在德儒巴中心]]#/zh/downloads-and-information/documents/online-manuals/rfem-6/005746 的钢结构节点模板库中提供了所有程序模板。 在这里您还可以找到您通过选择按钮在钢结构节点对话框中保存的模板， 按钮（见 分量 )。

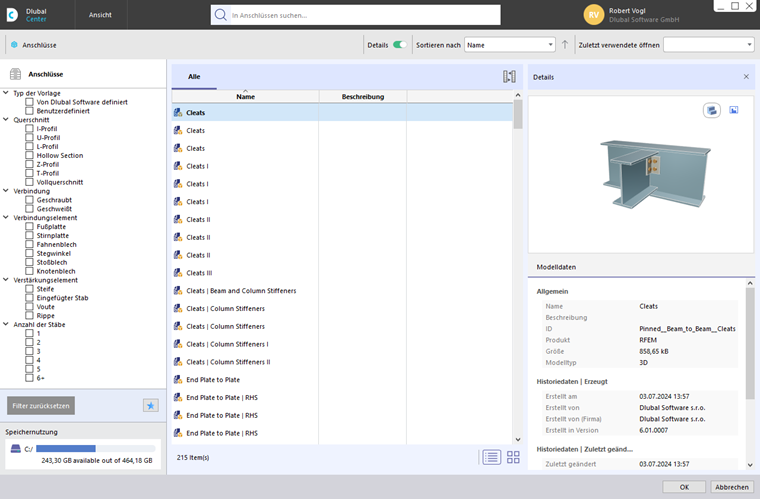

Dlubal 中心 - 节点模板

选择相应的模板。 为此，请使用'节点'部分中的筛选选项。

如果在工具栏中选择了【详细信息】选项，那么在右侧可以看到所选节点类型的预览。 单击确定将模板应用于节点。

应用钢结构节点模板

您可以在'应用钢结构节点模板'对话框中定义其他规范。

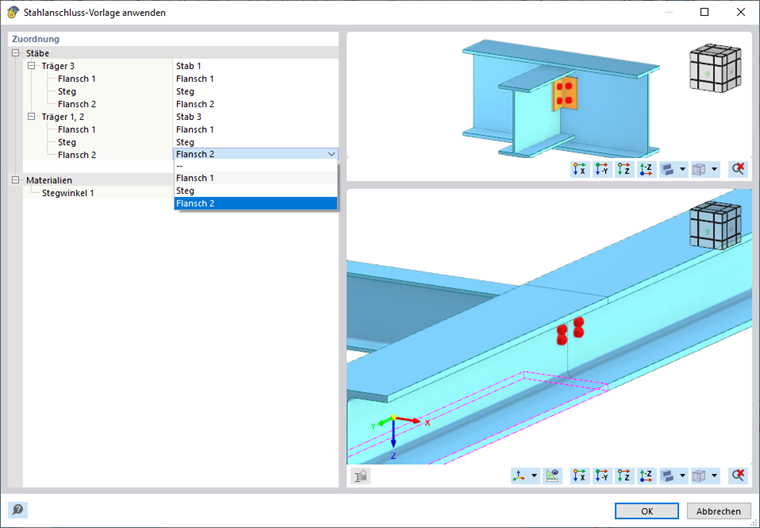

为模板分配杆件和材料

如有必要，可以适当地分配梁的杆件单元和材料。 然后点击“确定”按钮创建杆件连接。 然后，您可以在'组件'选项卡中定义详细信息。

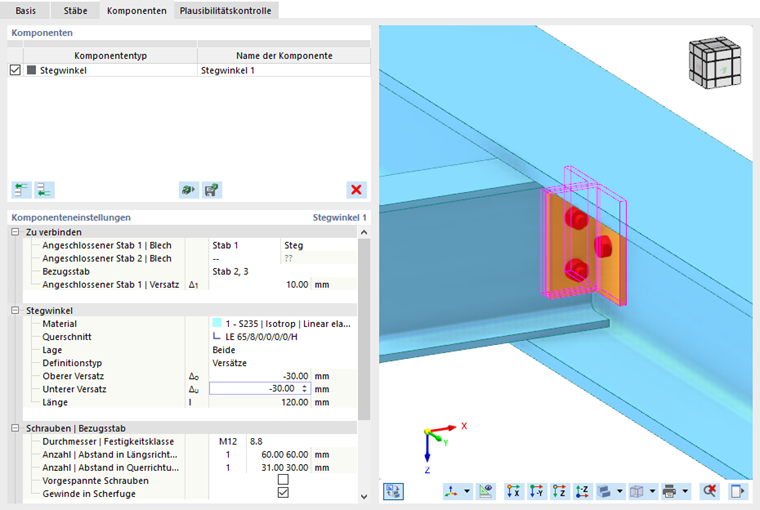

编辑组件设置
