肋梁

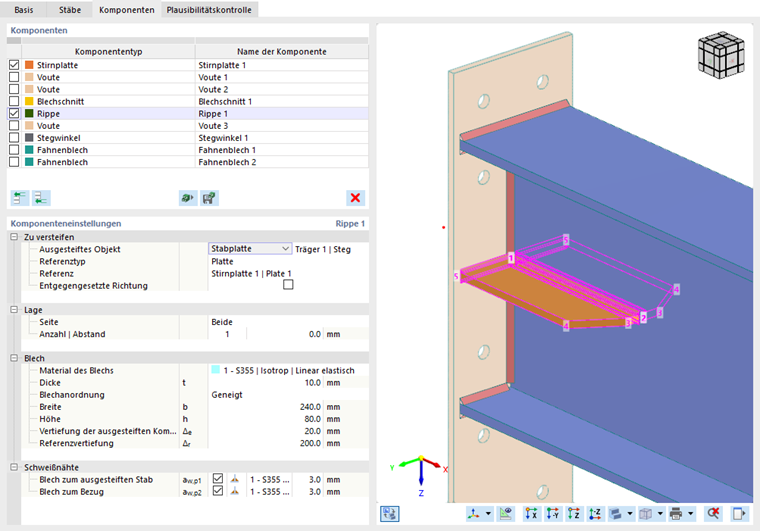

肋板组件用于钢结构连接件中,以增加连接的刚度和承载能力。它通常作为钢板或截面的加强元件使用。与隅撑不同,肋板沿杆轴纵向设置,而不是横向。

加强

组件设置的第一个类别管理肋板的布置的一般信息。

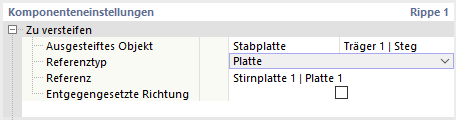

首先确定要加强的对象类型。在“加强的对象”列表中,有两种选择:

  • 杆件: 肋板相对于整个杆件的截面布置。
  • 杆板: 您可以指定杆件的某一截面部分,例如腹板。

然后在最后一列的列表中选择杆件或截面部分。

在列表中设置“参考类型”,以目标对象为基础进行肋板的放置。这可以是一个板、杆件或辅助平面。然后在列表中选择“参考”的对象。基于参考部件的坐标系,您可以放置肋板。

如果选中“反向”复选框,肋板将安置在加强对象的另一侧。

位置

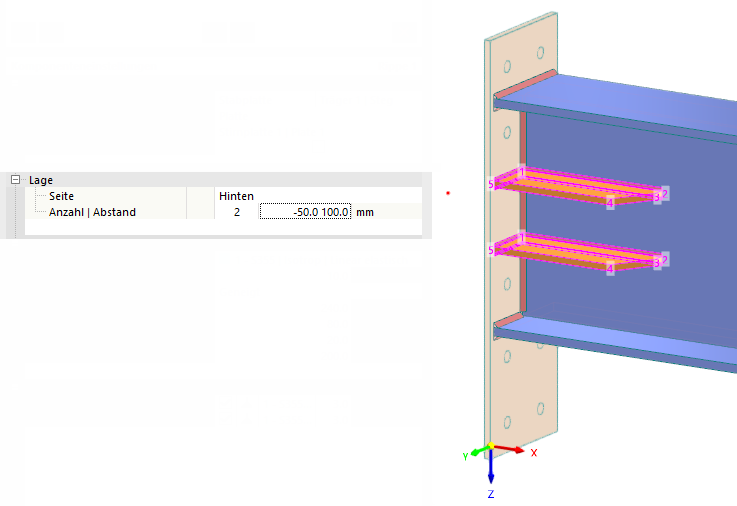

在此类别中,您可以确定肋板的配置位置。如果对象由多个肋板加强,您也可以在这里设置相关信息。

指定肋板加强对象的“侧面”。如果是加强杆板,在列表中可以选择:

  • 前面(沿肋板的正 y 轴方向)
  • 后面(逆肋板的正 y 轴方向)
  • 双面

如果增强的是杆件,肋板将设置于列表中选择的“顶部”、“底部”、“右侧”和“左侧”的轮廓的包围表面上。命名参考肋板的坐标系如下:

  • 顶部(沿肋板的正 z 轴方向)
  • 底部(逆肋板的正 z 轴方向)
  • 右侧(沿肋板的正 y 轴方向)
  • 左侧(逆肋板的正 y 轴方向)

设置肋板的“数量”。默认的“间距”为零,以便其位于对象的重心线上。您可以通过调整这一值来移动肋板。正间距将其沿本地 z 轴方向移动。若定义多个肋板,组内的其他值描述肋板之间的间距。

钢板

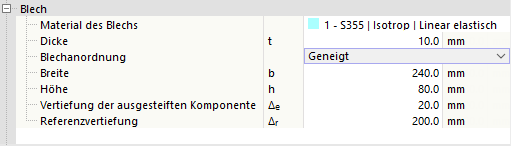

在此类别中要设定肋板钢板的属性。

从已定义的材料中选择合适的“材料”,或通过 编辑对象 按钮创建新材料。然后输入钢板的“厚度”。

“钢板布置”控制钢板的执行方式。在列表中有两种选择:

  • 平行: 钢板平行于对象,宽度恒定
  • 倾斜: 带斜角的钢板

然后输入肋板的“宽度”(长度)和“高度”,以及必要时的“加强组件的凹陷”和“肋板的参考凹陷”,以定义斜角。在图形区域,可以通过 模型视图 按钮切换至符号表示,以便示意参数。

信息

对于管剖面,肋板会自动四周环绕设置(参见产品功能肋板模式)。

焊缝

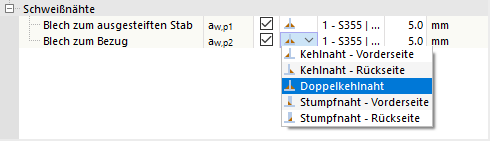

最后一个类别控制肋板与加强对象和参考对象边缘连接的焊缝类型。如果取消选中复选框,相应的截面部件将不会安排焊缝。

点击复选框右侧的列,可以访问焊缝类型列表。这里有多种角焊和对接焊的选项。对于角焊,需指定焊缝的厚度。
