Konfigurace analýzy tuhosti

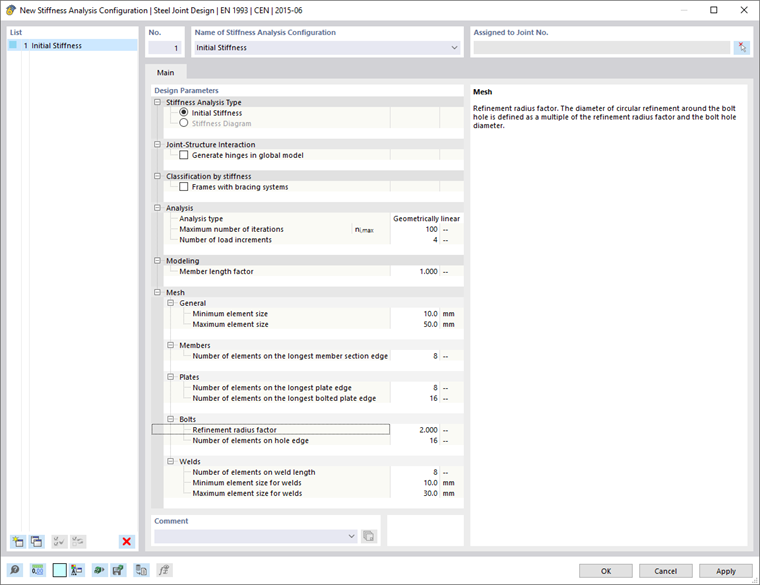

V dialogu Konfigurace analýzy tuhosti lze zadat základní údaje pro stanovení tuhosti ocelového přípoje. Tato nastavení se použijí pro submodel, který se vytvoří na pozadí pro výpočet.

Konfigurace analýzy tuhosti pro posouzení ocelových přípojů

V 'seznamu' vlevo se zobrazí všechny dostupné konfigurace v modelu. Můžete použít můžete vytvořit novou konfiguraci na základě standardních hodnot Základní údaje norma. Další možností je kopírování pomocí tlačítka můžete vytvořit stávající konfiguraci a poté upravit parametry posouzení. Zde jsou k dispozici smaže konfiguraci vybranou v seznamu.

Základní údaje

V záložce Základní údaje jsou uvedeny důležité 'návrhové parametry' pro posouzení tuhosti.

Typ analýzy tuhosti

Zadejte, zda se má stanovit 'počáteční tuhost' S_j,ini nebo zda se má vytvořit 'diagram tuhosti' (připravuje se).

Interakce přípoj-konstrukce (připravuje se)

Zaškrtávací políčko 'Generovat klouby v globálním modelu' umožňuje přenést výsledky analýzy tuhosti na model RFEM ve formě kloubů na koncích prutů. RFEM vytvoří klouby s tuhostí pružin spojů a přiřadí je prutům.

Klasifikace podle tuhosti

Zaškrtávací políčko 'Rám se ztužujícími systémy' označuje ztužující systém, který redukuje vodorovný posun alespoň o 80 %. Nakonec výběr této možnosti ovlivní součinitel_Kb, který je pak pouze 8 místo 25.

řádu

Seznam pro Analysis Type nabízí možnost výběru mezi geometricky lineárním a analýza druhého řádu. (PΔ).

Pokud výpočet při standardním nastavení maximálně 100 iterací nekonverguje, měli byste odpovídajícím způsobem zvýšit 'Maximální počet iterací'. Další informace najdete v manuálu k programu RFEM v kapitole Nastavení pro statickou analýzu.

Pro lepší konvergenci a zamezení nestabilitám v nelineárních systémech doporučujeme použít několik zatěžovacích stupňů. Velký 'počet přírůstků zatížení' má ovšem nepříznivý vliv na dobu výpočtu.

Modelování

'Součinitel délky prutu' určuje délku náhradního modelu prutu. Větší hodnota délky a šířky opsaného obdélníku se vynásobí zde zadanou hodnotou.

Síť

Druhá kategorie nabízí různé možnosti nastavení pro síť konečných prvků, protože v závislosti na typu přípoje mohou být vyžadovány různé sítě. Minimální a maximální velikost prvku lze zadat v záložce 'General'.

Úprava sítě KP

Kromě toho lze počet nebo velikost konečných prvků pro různé komponenty - pruty, desky, šrouby, svary - přizpůsobit geometrii přípoje. Čím větší je počet prvků nebo čím menší je jejich velikost, tím jemnější je síť.

Výchozí nastavení parametrů posouzení by mělo být vhodné pro většinu případů a také by mělo poskytovat dostatečně přesné výsledky s ohledem na dobu výpočtu.
