Configuraciones de análisis de rigidez

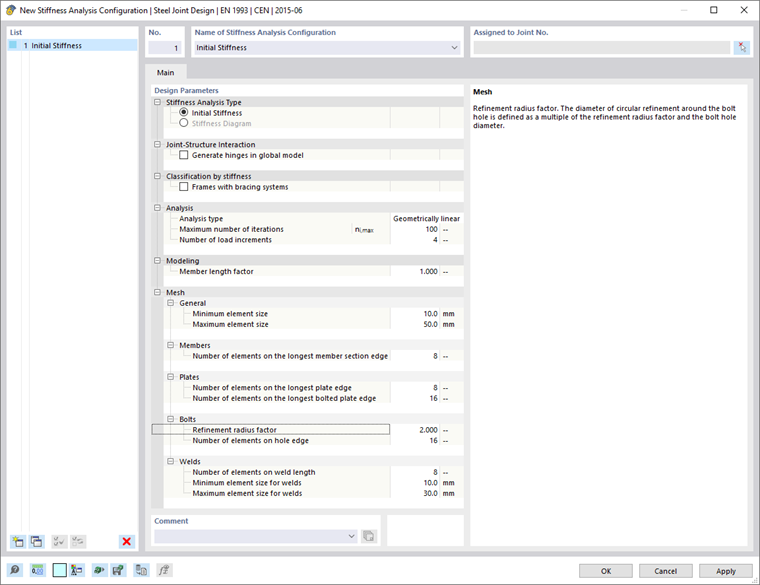

En el cuadro de diálogo Configuración del análisis de rigidez , puede definir las especificaciones básicas para determinar la rigidez de una unión de acero. Esta configuración se aplica al Submodelo que se crea en segundo plano para el cálculo.

Importante

Las especificaciones realizadas para una configuración de análisis de rigidez se aplican a todas las uniones con esta configuración asignada. ¡Si no se asigna ninguna configuración a un objeto a calcular, no se determina la rigidez para los nudos de conexión!

La 'lista' a la izquierda muestra todas las configuraciones disponibles en el modelo. Puede usar el Nuevo puede crear una nueva configuración basada en los valores predeterminados de Datos generales norma. Como alternativa, puede copiar utilizando el botón CC puede crear una configuración existente y luego ajustar los parámetros de cálculo. El Eliminando elimina la configuración seleccionada en la lista.

Base

La pestaña Principal administra los 'parámetros de cálculo' importantes para el análisis de rigidez.

Tipo de análisis de rigidez

Especifique si desea determinar la 'Rigidez inicial' Sj,ini o crear un 'Diagrama de rigidez' (en preparación).

Interacción unión-estructura (en preparación)

La casilla 'Generar articulaciones en el modelo global' permite aplicar los resultados del análisis de rigidez al modelo de RFEM en forma de articulaciones en extremos de barras. RFEM crea articulaciones con las rigideces elásticas de las conexiones y las asigna a las barras.

Clasificación según la rigidez

La casilla 'Pórtico con sistemas de arriostramiento' indica un sistema de arriostramiento que reduce el desplazamiento horizontal en al menos un 80 %. Finalmente, la selección de esta opción afecta al coeficienteKb, que entonces es solo 8 en lugar de 25.

Análisis

La lista para el Tipo de análisis proporciona una opción de selección entre una geometría lineal y un análisis de segundo orden. (PΔ).

Si el cálculo no converge con la configuración predeterminada de un máximo de 100 iteraciones, debe aumentar el 'Número máximo de iteraciones' en consecuencia. Puede encontrar más información en el capítulo Configuración del análisis estático del manual de RFEM.

Para una mejor convergencia y para evitar inestabilidades en sistemas estructurales no lineales, se recomienda usar varios pasos de carga. Sin embargo, un 'número grande de incrementos de carga' tiene un efecto perjudicial en la duración del cálculo.

Modelado

El 'factor de longitud de barra' controla la longitud del modelo equivalente de la barra. El valor mayor de la longitud y el ancho del rectángulo circunscrito se multiplica por el valor especificado aquí.

Malla

La última categoría proporciona varias opciones de configuración para una malla de EF, ya que se pueden necesitar diferentes mallas dependiendo del tipo de unión. Puede especificar el tamaño mínimo y máximo del elemento en 'General'.

Además, puede ajustar el número o tamaño de los elementos finitos para varios componentes (barras, placas, pernos, soldaduras) a la geometría de la unión. Cuanto mayor sea el número de elementos o menor sea su tamaño, más fina será la malla.

La configuración predeterminada de los parámetros de cálculo debería ser adecuada para la mayoría de los casos y también proporcionar resultados suficientemente precisos con respecto al tiempo de cálculo.
