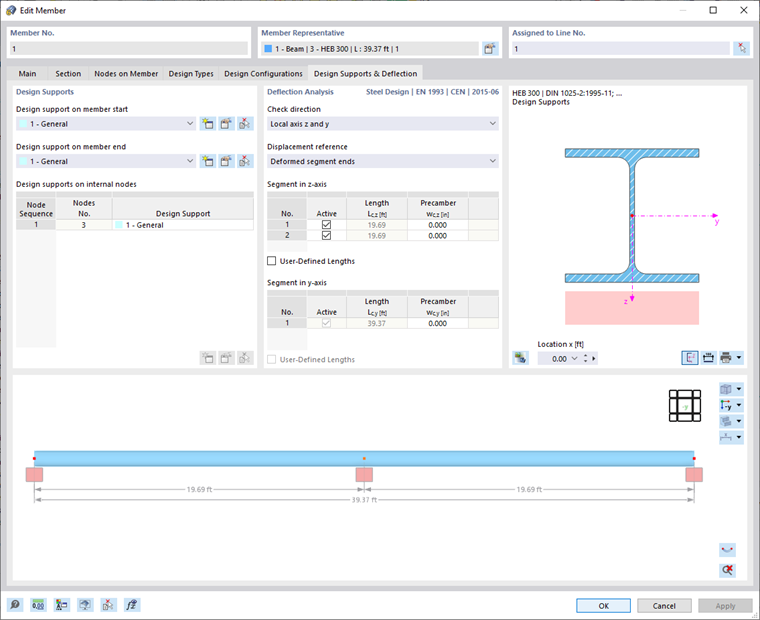

对于具有激活的设计属性的杆件或杆件集，在编辑对话框中将添加“设计支座和挠度”选项卡。在此，您可以设置钢材设计的可使用性限制状态的边界条件，并指定冷弯型材的局部载入要求。
设计支座
设计支座允许对杆件或杆件集进行段的细分，以便进行挠度证明。可以通过表格在对象的所有中间节点上分配设计支座。这包括“杆上节点”类型的节点以及杆件集中的标准节点。
在列表中选择一种设计支座类型或使用按钮
创建新类型。通过按钮
可以更改选定的设计支座类型。按钮
允许从模型中图形选择一个已分配的设计支座。
对于“热轧钢型材”，设计支座类型“常规”和“钢”均适用。如果对具有钢材料的杆使用设计支座，则默认类型为“钢”。
如果不希望在细分中考虑设计支座，请禁用“在挠度设计中考虑支座”选项。对于挠度证明，"支座宽度"或"支座深度"的信息不相关。
如果要根据EN 1993-1-3、6.1.7、AISI S100或CSA S136进行冷弯型材的局部载入证明（局部压缩、腹板屈曲或腹板的局部屈曲），请定义一个新的设计支座并在列表中选择类型“钢”。
通过“支座宽度”w定义刚性载入的长度sS。相反，“支座深度”d对证明无影响。这里的“支座”并不是真正意义上的固定点，而是用于描述相关载荷的几何参数。
根据“载荷作用边”的列表指定支座的载荷方向。参数“+z”和“-z”是关于杆的局部z轴方向的。例如，如果载荷作用在上缘且局部z轴向下，则选择“-z/z轴”选项。这会将载荷视为对型材的压缩作用（在选择“+z/z轴”时，为拉力作用，因为载荷作用在下缘）。
如果有“末端支座”，请启用相应的复选框并定义“悬伸长度”c。当未勾选此复选框时，悬伸长度被视为无限大，因此c > 1.5 hw。
钢设计的挠度证明
在杆或杆件集中分配设计支座后，在挠度证明对话中列出为每个方向生成的段。对于每个段中的证明点，使用显示的参考长度计算上限值。勾选“用户定义的长度”复选框可以覆盖自动确定的参考长度。需要注意的是，如果模型中的杆长发生变更，先前设定的用户定义长度不会自动调整。
挠度限值在使用配置中分别为双支撑梁和悬臂梁设定。根据定义的设计支座进行每个段的证明时，会考虑相应的限值。含有两侧设计支座或无设计支座的段被视为“梁段”，含有一侧设计支座的段则视为“悬臂段”。
在证明中可以为每个段考虑“预弯”以减少挠度值。在梁段中，预弯被假定为一个波状，而在悬臂段中则是线性分布。当预弯方向与局部杆轴z或y方向相反时，将其输入为正值。在EN 1993-1-1证明中，预弯仅在准永久设计情况下考虑。
使用“证明方向”选项来设定需要检查的挠度值。列表中可选择的有局部轴y和z以及组合挠度。
通过选择“位移参考”对要验证的挠度值有影响。如果选择的是“未变形系统”作为参考，则直接从结果中提取局部变形值uy和uz。以变形的杆或杆集端部为参考，则通过减去起始或终节点的变形值计算挠度值，以便检查局部挠度。
