调用全局设置
钢设计的基本设置在“全局设置”对话框中管理。此对话框基本上与您在模型基本信息中选择的标准无关。然而，默认值可能有所不同。

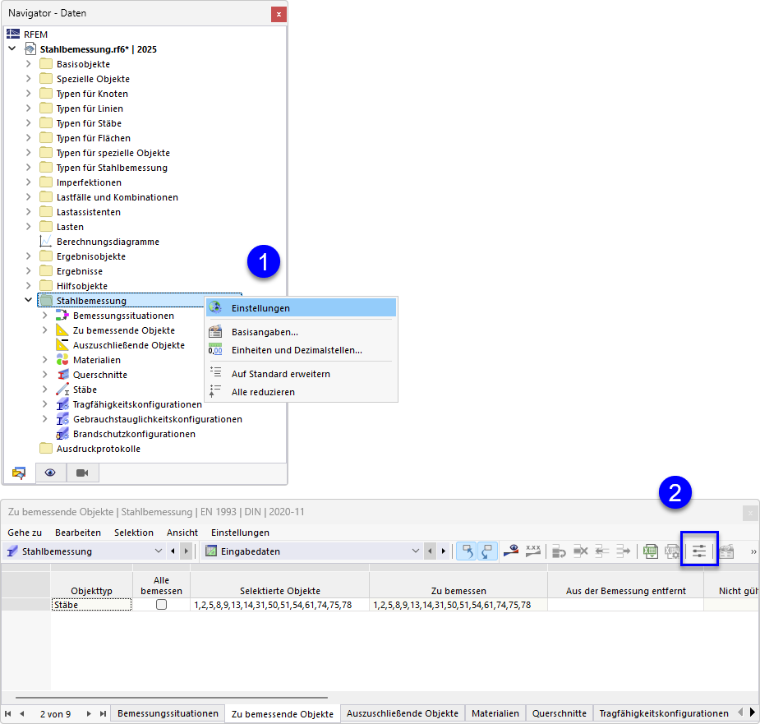

您可以通过以下方式之一调用全局设置：
- 在导航器条目“钢设计”上的上下文菜单
- 钢设计表格中工具栏上的按钮
全局设置
通过按钮
可以恢复标准的默认设置。
要计算的配置
默认情况下，将对所有可用的配置进行设计。但是，如果您希望放弃使用性分析，例如，禁用“使用性”选项。这样就不会进行使用性验证；钢设计的输入数据相应减少。
分配给已禁用配置的设计工况在验证时不予考虑。设计工况的分配在表格设计工况中进行。
光滑设置
光滑设置对于表面设计是相关的。应力对于有限元网格的节点进行计算，然后通过插值方法进行平滑。因此，您可以在图形中看到结果的连贯变化。
列表中可以选择以下光滑设置：
- 网格元素中的常数
- 不连续
- 在表面内连续
- 在表面组内连续，在其他地方表面内连续（默认）
- 所有表面内连续
这些选项分别在RFEM手册的结果光滑章节中描述。
验证方法
在此部分中，您可以控制如何在设计中传递载荷和结果组合的内力。列表中有三种验证方法可供选择。
- 枚举方法
为设计工况的所有载荷和结果组合逐一计算。此方法通常提供最准确的结果，但可能会导致较长的计算时间。
- 包络方法
首先计算设计工况的所有载荷和结果组合的包络内力（最大/最小）。然后使用这些内力进行验证。与枚举方法相比，这可以缩短计算时间。然而，不能排除捕获所有可能配置的可能性。
- 混合方法
此方法在其他两种方法之间提供折中方案：您可以分别为杆件和表面设置设计工况应使用枚举方法进行设计的变体上限。一旦载荷和结果组合的数量超过此限制，则使用包络方法进行设计。
检查杆件/杆组的细长比
在钢设计中，还会检查杆件和杆组的拉或压（或弯曲）细长比。在此处可以设置界限值λlim。如果为需设计的杆件或杆组定义了段的屈曲长度，则会在细长比的计算中考虑。评估在细长比的结果表中进行。
优化 - 最大允许利用率
该附加组件可以对标准化截面进行优化（参见章节截面）。在检查可能的变体时，利用率将与定义的最大值进行比较。
保存结果
对于拥有数千个对象的模型，结果文件可能会非常大。列表中有两种选择来影响设计结果的存储。
- 按位置 或 按网格节点/网格点
最大结果将保存于杆件的所有应力点或表面FE网格节点和网格点。这会相应地影响文件大小。
- 按对象
仅保存每个杆件或每个表面的最大结果。结果文件将显著缩小。
结果梁计算的光滑设置
一个结果梁集成了杆件、表面或体积的内力。对于附加组件中的设计，您可以控制结果的集成使用的光滑设置。列表中有以下选项可供选择：
- 网格元素中的常数
- 不连续
- 在表面或体积内连续
- 在表面组或体积组内连续，其他地方在表面或体积内连续
- 在所有表面或体积内连续
这些选项在RFEM手册的结果光滑章节中描述。
显示结果
如果勾选了“按设计工况显示结果”的复选框，则结果将在表格中分别显示每个设计工况。
计算结果
表面的结果基于FE网格节点上的结果，并根据光滑设置进行准备以进行图形输出。对于静分析的结果，您可以在导航器-结果中选择值是显示在FE网格节点还是表面的网格点（详见RFEM手册章节表面结果值）。
列表中的两个选项影响表格中的结果：它们允许您控制是否输出网格节点或网格点的值。表面的网格是一种独立于FE网格的输出，以结果点的规则间距表示（见RFEM手册章节表面）。
截面设置
在一些设计标准中，有些章节仅适用于封闭或开放截面。对于一般截面形状，通过考虑Bredt部分It,Bredt相对于总扭转惯性矩It来区分开放和封闭截面。这一概念基于封闭截面的扭转惯性矩几乎完全由Bredt部分贡献。
结果的生命周期
一旦您在输入数据中做出变更，钢设计的结果将被删除。这样可以确保设计基于正确的边界条件。然而，对于某些情况，保留结果可能是合适的（例如在一个复杂模型中进行一个不影响设计的变更）。在这种情况下，请取消选中复选框。此时更改将不触发重新计算。所有受此更改影响的结果将以红色显示。它们可能不再有效。只有在重新设计后才会更新。
