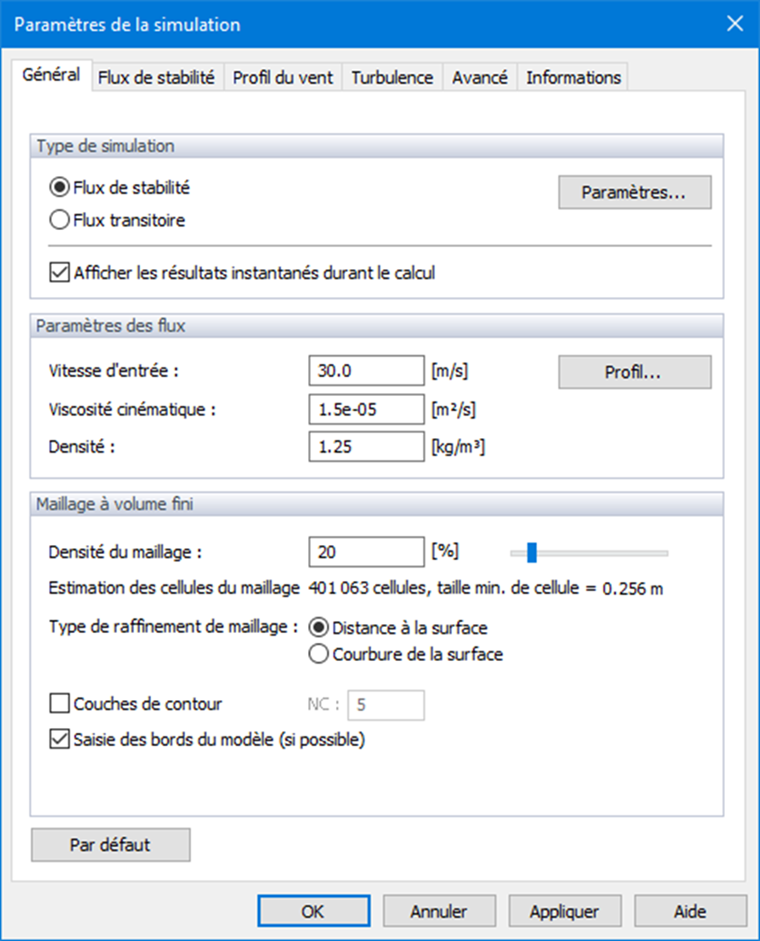

Type de simulation
Dans cette section, vous pouvez choisir entre deux types de simulation : simulation de flux stationnaire et simulation de flux transitoire. Le contexte théorique est trouvable dans le chapitre Flux stationnaire et flux transitoire. Les paramètres des deux simulations sont détaillés dans les chapitres suivants, Flux stationnaire et Flux transitoire.
RWIND 3 offre une nouvelle option permettant le calcul d’un projet donné même après interruption du calcul et fermeture du projet. Pour pouvoir poursuivre le calcul même après fermeture du projet et pour le rouvrir, sélectionnez l’option « Enregistrer les données étendues pour continuer le calcul ». Cela doit être fait avant de sauvegarder les données du projet tant que les données existent encore dans le répertoire de travail, c’est-à-dire, lorsque le calcul vient d’être terminé.
Paramètres de flux
La « Vitesse d’entrée » représente la vitesse du vent entrant dans la soufflerie. Le bouton
vous permet de définir la vitesse du vent en fonction de la hauteur. Vous pouvez entrer les valeurs du graphique comme décrit dans le chapitre Profil du vent ci-dessous. La valeur de la « Viscosité cinématique » décrit la résistance de l’air contre la déformation. Elle est définie comme le rapport de la viscosité à la « Densité » de l’air.
Maillage à volume fini
La « Densité du maillage » à appliquer autour du modèle est contrôlée par une référence de pourcentage. Ce raffinement spécifique est utilisé pour la simplification du modèle et le calcul du flux. La densité par défaut (20 %) se traduit normalement par un nombre relativement faible de mailles de volume fini et un calcul relativement rapide. Le pourcentage minimal est de 10 %. Il s'agit d’un maillage plutôt grossier avec le plus petit nombre de volumes. Plus la densité du maillage est élevée, plus la taille des cellules de volumes finis sera petite. Les résultats sont donc plus précis, mais le calcul sera plus long en raison du plus grand nombre de volumes. La définition de la densité de maillage maximale (100 %) permet d’obtenir des maillages très fins avec des millions de volumes. Le calcul du flux 3D sur de tels maillages est à la limite des capacités des PC actuels, avec un temps de calcul de plusieurs heures à plusieurs jours.
Vous pouvez entrer la densité de maillage ou la modifier à l’aide du curseur. L’« Estimation des cellules du maillage » ci-dessous indique le nombre correspondant de cellules de volume fini et la taille minimale des cellules.
Le type « Raffinement de maillage » peut être défini pour les courbures des surfaces (maillage fin uniquement à proximité des arêtes vives du modèle) ou globalement pour une distance par rapport aux surfaces (maillage fin sur des surfaces limites entières). La première option est définie par défaut, car elle produit des maillages avec un nombre inférieur d’éléments finis.
Considérez l’option « Raffinements de maillage standard », qui vous permet de désactiver la génération de raffinements de maillage standard et d’activer les raffinements définis par l’utilisateur pour les sites et leur placement, voir le chapitre Raffinements de Maillage.
Depuis RWIND 3.03, il est possible de désactiver les raffinements standard des maillages dans l’espace derrière le modèle (sous le vent). Ce raffinement est important pour les écoulements avec sillage considérable, mais dans certains cas, la densité du maillage n’a pas besoin d’être aussi élevée dans cette région. Désactiver le raffinement réduit le nombre total de cellules de la grille et accélère le calcul.

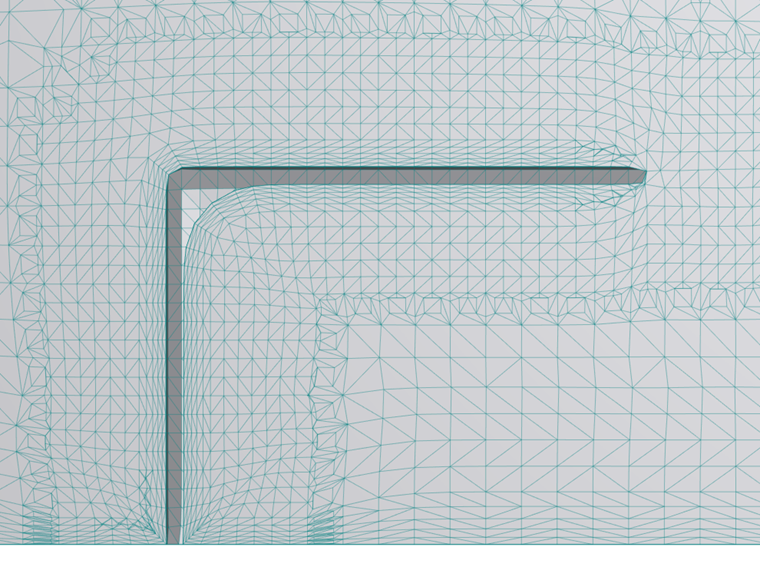

L’option « Couches de contour » permet le raffinement du maillage volumique fini près des surfaces du modèle (Modèle NL) ou du bas du tunnel (Tunnel BL). Elle affine le maillage uniquement dans la direction normale à la surface. Par défaut, l’option est désactivée, car le nombre de volumes finis augmente considérablement dans les couches avec de petits volumes. Nous recommandons fortement d’activer les couches de contour et de définir le nombre de couches NL, lorsqu’une rugosité de surface est considérée.

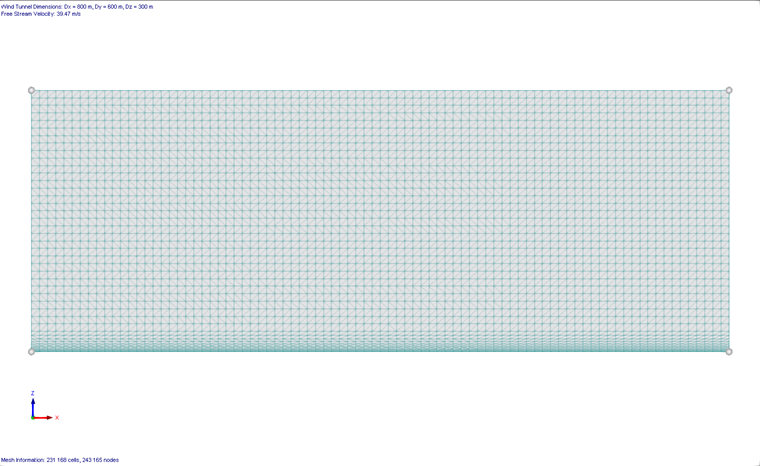

Les couches de contour au bas de la soufflerie, disponibles depuis RWIND 3.03, sont utiles lorsque vous vous concentrez sur les flux près du sol.
L’option « Saisie aux bords du modèle » vous permet d’aligner le maillage avec les bords du modèle.
