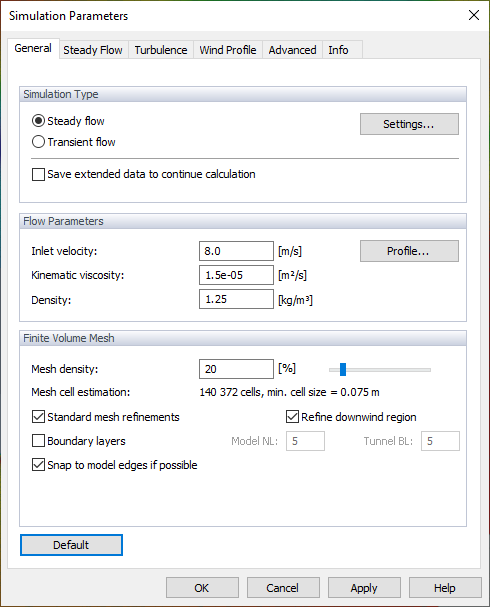

Rodzaj symulacji
W tej sekcji możemy wybrać pomiędzy dwoma typami symulacji: symulacją przepływu ustalonego i symulacją przepływu nieustalonego. Teoretyczne podstawy znajdują się w rozdziale Przepływ ustalony i przepływ nieustalony. Parametry obu symulacji są szczegółowo opisane w kolejnych rozdziałach, Przepływ ustalony i Przepływ nieustalony.
RWIND 3 oferuje nową opcję kontynuowania obliczeń danego projektu nawet po ich przerwaniu i zamknięciu projektu. Aby móc kontynuować obliczenia nawet po zamknięciu projektu i ponownie go otworzyć, musisz wybrać opcję "Zapisz rozszerzone dane, aby kontynuować obliczenia". Należy to zrobić przed zapisaniem danych projektu, gdy dane wciąż znajdują się w katalogu roboczym; to znaczy po zakończeniu obliczeń.
Parametry przepływu
"Prędkość wlotowa" reprezentuje prędkość wiatru wchodzącą do tunelu aerodynamicznego. Przycisk
umożliwia zdefiniowanie prędkości wiatru jako funkcji wysokości. Możesz wprowadzić wartości wykresu zgodnie z opisem w rozdziale Profil wiatru poniżej. Wartość "Lepkość kinematyczna" opisuje opór powietrza przeciwko odkształceniu. Jest ona zdefiniowana jako stosunek lepkości do "Gęstości" powietrza.
Siatka objętości skończonych
"Gęstość siatki" wokół modelu jest kontrolowana przez procentowy wskaźnik odniesienia. To konkretne uściślenie jest wykorzystywane do uproszczenia modelu i obliczeń przepływu. Domyślna gęstość (20%) zazwyczaj skutkuje stosunkowo niską liczbą komórek siatki objętości skończonych i stosunkowo szybkim obliczeniem. Minimalny procent wynosi 10%. Skutkuje to raczej szorstką siatką z najmniejszą liczbą objętości. Im wyższa jest gęstość siatki, tym mniejsze będą rozmiary komórek objętości skończonych. Wyniki są odpowiednio bardziej precyzyjne, ale obliczenia będą wymagać więcej czasu ze względu na większą liczbę objętości. Ustawienie maksymalnej gęstości siatki (100%) prowadzi do bardzo drobnych siatek zawierających miliony objętości. Obliczenia przepływu 3D na takich siatkach są na skraju możliwości współczesnych komputerów osobistych, z czasem obliczeń wynoszącym od kilku godzin do kilku dni.
Możesz wprowadzić gęstość siatki lub zmodyfikować ją za pomocą suwaka. "Szacowanie komórek siatki" poniżej podaje odpowiadającą liczbę komórek objętości skończonych i minimalny rozmiar komórki.
Typ "Uszlachetnienia siatki" można zdefiniować dla krzywizn powierzchni (drobna siatka tylko w pobliżu ostrych krawędzi modelu) lub globalnie dla odległości od powierzchni (drobna siatka na całej powierzchni granicznej). Pierwsza opcja jest ustawiona jako domyślna, ponieważ produkuje siatki o mniejszej liczbie elementów skończonych.
Rozważ opcję "Standardowe uszlachetnienia siatki", która pozwala wyłączyć generowanie standardowych uszlachetnień siatki i włączyć uszlachetnienia użytkownika dla lokalizacji i ich rozmieszczenia; patrz rozdział Uszlachetnienia siatki.
Od wersji RWIND 3.03 możliwe jest wyłączenie standardowych uszlachetnień siatki w przestrzeni za (po zawietrznej) modelem. Te uszlachetnienia są ważne dla przepływów o znacznych ogonach, ale w niektórych przypadkach gęstość siatki nie musi być tak wysoka w tym regionie. Wyłączenie uszlachetnienia zmniejsza całkowitą liczbę komórek siatki i przyspiesza obliczenia.

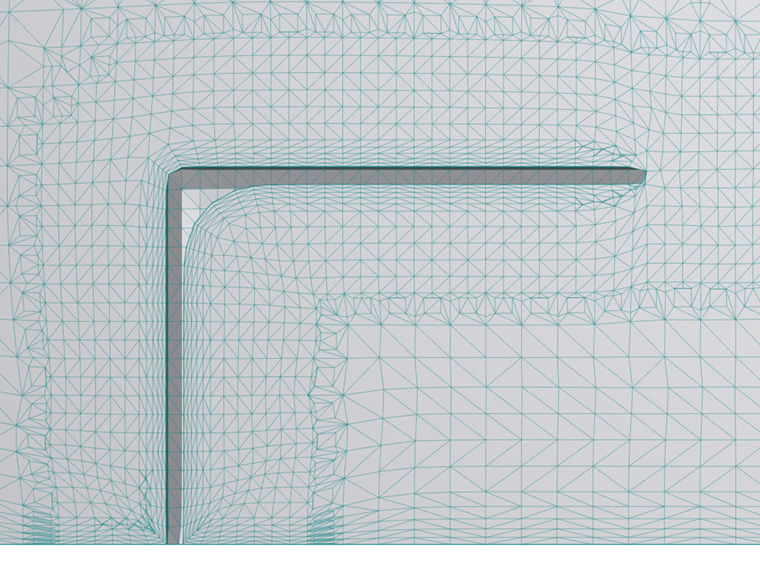

Opcja "Warstwy graniczne" umożliwia uszlachetnienie siatki objętości skończonych w pobliżu powierzchni modelu (Model NL) lub dna tunelu (Tunel BL). Uszlachetnia siatkę tylko w kierunku normalnym do powierzchni. Domyślnie opcja jest wyłączona, ponieważ liczba objętości skończonych znacznie wzrasta w warstwach z małymi objętościami. Gorąco zalecamy aktywowanie warstw granicznych i zdefiniowanie liczby warstw NL, gdy brana jest pod uwagę chropowatość powierzchni.

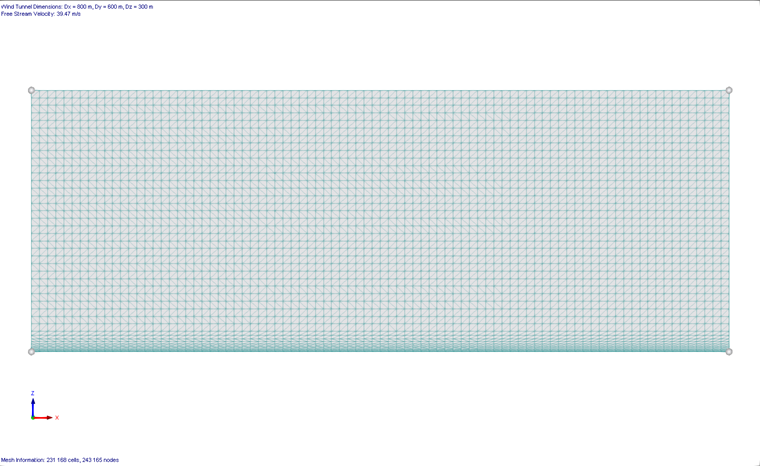

Warstwy graniczne dna tunelu (Tunel BL), dostępne od wersji RWIND 3.03, są przydatne, gdy skupiasz się na wzorcach przepływu blisko podłoża.
Opcja "Dopasuj do krawędzi modelu" umożliwia wyrównanie siatki do granic modelu.
