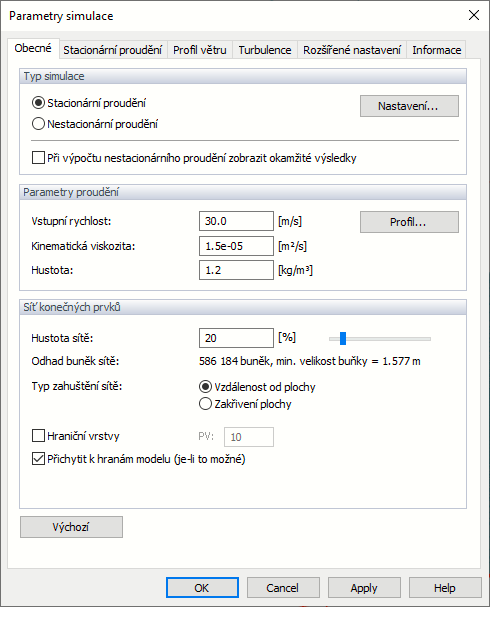

Typ simulace
V tomto řezu můžeme zvolit mezi dvěma typy simulace: simulace ustáleného proudění a simulace nestacionárního proudění. Teoretické základy naleznete v kapitole Ustálené proudění a nestacionární proudění. Parametry obou simulací jsou podrobně popsány v následujících kapitolách, Stejnoměrný proud a Nestacionární proud.
RWIND 3 nabízí novou možnost pokračovat ve výpočtu daného projektu i po přerušení výpočtu a uzavření projektu. Aby bylo možné pokračovat ve výpočtu i po uzavření projektu a jeho opětovném otevření, je třeba zvolit možnost „Uložit rozšířená data pro pokračování výpočtu“. To je nutné provést před uložením dat projektu, dokud jsou data ještě v pracovním adresáři, tj. po dokončení výpočtu.
Parametry proudění
„Vstupní rychlost“ představuje rychlost větru vstupujícího do větrného tunelu. Tlačítko
umožňuje definovat rychlost větru jako funkci výšky. Hodnoty grafu můžete zadat podle popisu v kapitole Profil větru níže. Hodnota „Kinematická viskozita“ popisuje odolnost vzduchu proti deformaci. Je definována jako poměr viskozity k „Hustotě“ vzduchu.
Síť konečných objemů
„Hustota sítě“ aplikovaná kolem modelu se řídí procentuální referencí. Toto specifické zjemnění se používá pro zjednodušení modelu a výpočet proudění. Standardní hustota (20 %) obvykle vede k relativně malému počtu buněk sítě konečných objemů a relativně rychlému výpočtu. Minimální procento je 10 %. To znamená poměrně hrubou síť s nejmenším počtem objemů. Čím vyšší je hustota sítě, tím menší bude velikost buněk konečného objemu. Výsledky jsou odpovídajícím způsobem přesnější, ale výpočet bude vyžadovat více času kvůli většímu počtu objemů. Nastavení maximální hustoty sítě (100 %) vede k velmi jemným sítím s miliony objemů. Výpočet 3D proudění na takových sítích je na hranici možností současných počítačů, s výpočetním časem od několika hodin až po několik dní.
Hustotu sítě můžete zadat nebo upravit pomocí posuvníku. „Odhad buněk sítě“ níže udává odpovídající počet buněk konečných objemů a minimální velikost buněk.
Typ „Zjemnění sítě“ lze definovat pro zakřivení ploch (jemná síť pouze v blízkosti ostrých okrajů modelu) nebo globálně pro vzdálenost od ploch (jemná síť na všech hraničních plochách). První možnost je nastavena standardně, protože vytváří sítě s menším počtem konečných prvků.
Zvažte možnost „Standardní zjemnění sítě“, která umožňuje zakázat generování standardního zjemnění sítě a povolit uživatelsky definované zjemnění míst a jejich rozmístění; viz kapitola Zjemnění sítě.
Od verze RWIND 3.03 je možné zakázat standardní zjemnění sítě v prostoru za modelem (po větru). Toto zjemnění je důležité pro proudění s výrazným vířením, ale v některých případech nemusí být hustota sítě v této oblasti tak vysoká. Zakázání zjemnění sníží celkový počet buněk rastru a zrychlí výpočet.

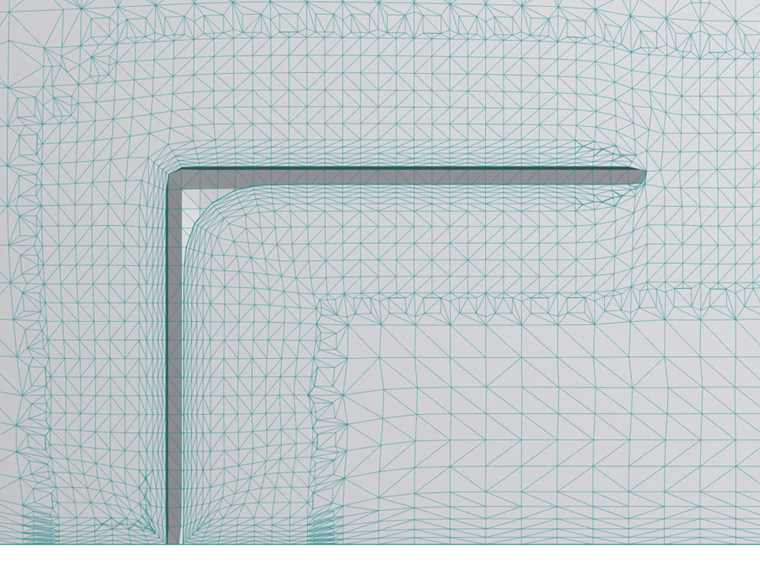

Volba „Mezní vrstvy“ umožňuje zjemnění sítě konečných objemů v blízkosti povrchů modelu (Model NL) nebo dna tunelu (Tunnel BL). Zjemňuje síť pouze ve směru kolmém na plochu. Standardně je tato volba zakázána, protože počet konečných objemů se v vrstvách s malými objemy značně zvyšuje. Při zohlednění drsnosti povrchu důrazně doporučujeme aktivovat mezní vrstvy a definovat počet vrstev NL.

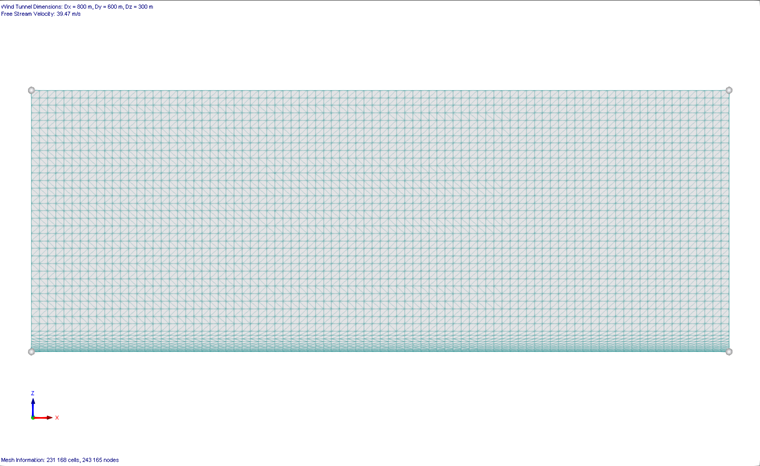

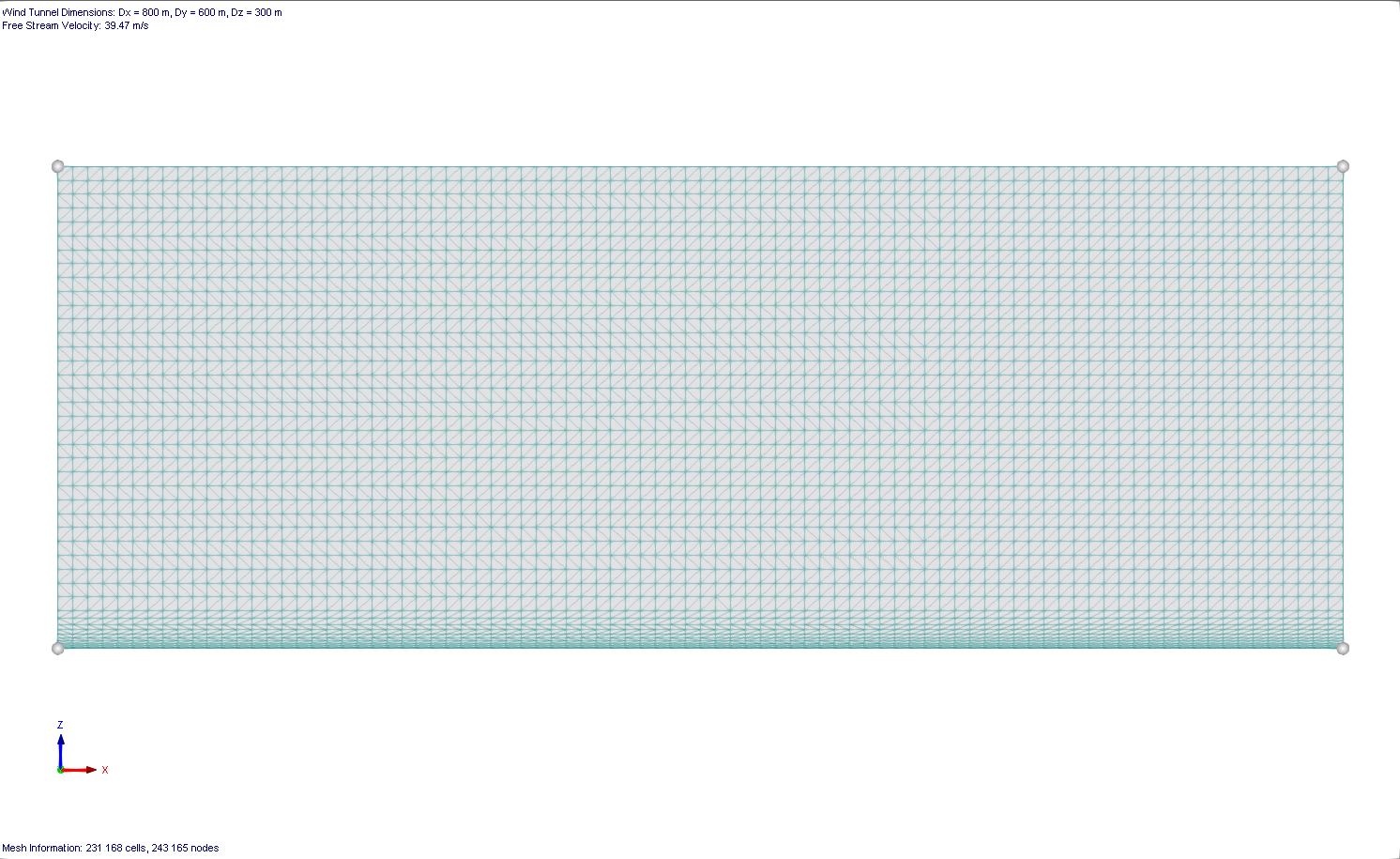

Mezní vrstvy dna tunelu (Tunnel BL), aktivované od verze RWIND 3.03, jsou užitečné, pokud se zaměřujete na proudění v blízkosti základové půdy.
Možnost „Přichytit k okrajům modelu“ umožňuje zarovnat síť s okraji modelu.
