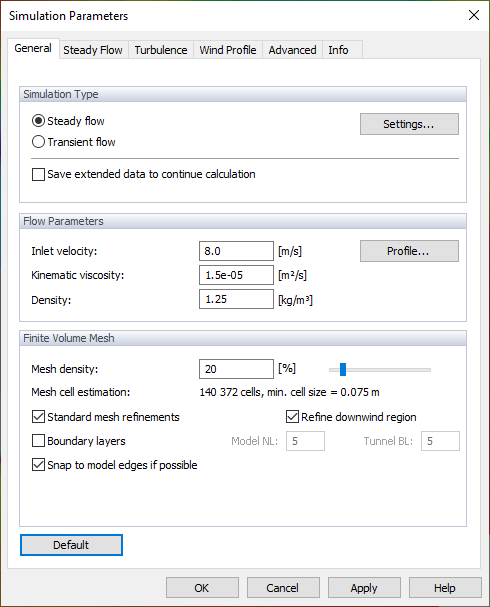

Tipo di Simulazione
In questa sezione possiamo scegliere tra due tipi di simulazione: simulazione a flusso stabile e simulazione a flusso transitorio. Il quadro teorico può essere trovato nel Capitolo Flusso Stabile e Flusso Transitorio. I parametri di entrambe le simulazioni sono descritti in dettaglio nei seguenti capitoli, Flusso Stabile e Flusso Transitorio.
RWIND 3 offre una nuova opzione per continuare il calcolo di un progetto dato anche dopo che il calcolo è stato interrotto e il progetto è stato chiuso. Per poter continuare il calcolo anche dopo che il progetto è stato chiuso e riaprirlo, è necessario selezionare l'opzione "Salva dati estesi per continuare il calcolo". Questo deve essere fatto prima di salvare i dati del progetto mentre i dati esistono ancora nella directory di lavoro; cioè, quando il calcolo è appena terminato.
Parametri di Flusso
La "Velocità d'ingresso" rappresenta la velocità del vento che entra nella galleria del vento. Il
pulsante consente di definire la velocità del vento come funzione dell'altezza. È possibile inserire i valori del grafico come descritto nel Capitolo Profilo del Vento più avanti. Il valore della "Viscosità cinematica" descrive la resistenza dell'aria contro la deformazione. È definito come il rapporto tra la viscosità e la "Densità" dell'aria.
Rete a Volumi Finiti
La "Densità della rete" da applicare attorno al modello è controllata da un riferimento percentuale. Questo specifico affinamento è utilizzato per la semplificazione del modello e il calcolo del flusso. La densità predefinita (20%) risulta normalmente in un numero relativamente basso di celle della rete a volumi finiti e in un calcolo relativamente veloce. La percentuale minima è del 10%. Implica una rete piuttosto grossolana con il minor numero di volumi. Più alta è la densità della rete, più piccole saranno le dimensioni delle celle del volume finito. I risultati sono di conseguenza più precisi, ma il calcolo richiederà più tempo a causa del maggior numero di volumi. Impostare la densità massima della rete (100%) porta a reti molto fini con milioni di volumi. Il calcolo del flusso 3D su tali reti è al limite delle capacità dei PC attuali, con un tempo di calcolo da diverse ore a diversi giorni.
Puoi inserire la densità della rete o modificarla con il cursore. La "Stima della cella della rete" di seguito fornisce il numero corrispondente di celle a volume finito e la dimensione minima della cella.
Il tipo di "Affinamento della rete" può essere definito per le curvature delle superfici (rete fine solo vicino ai bordi acuti del modello) o globalmente per una distanza dalle superfici (rete fine su intere superfici di confine). La prima opzione è impostata come predefinita, perché produce reti con un numero inferiore di elementi finiti.
Considera l'opzione "Affinamenti standard della rete", che permette di disabilitare la generazione di affinamenti standard della rete e di abilitare affinamenti definiti dall'utente dei siti e il loro posizionamento; vedere il Capitolo Affinamenti della Rete.
Dalla versione RWIND 3.03, è possibile disabilitare gli affinamenti standard della rete nello spazio dietro (sottovento) il modello. Questo affinamento è importante per i flussi con considerevole scia, ma in alcuni casi la densità della rete non deve essere così alta in questa regione. Disabilitare l'affinamento riduce il numero totale di celle della griglia e accelera il calcolo.
L'opzione "Strati Limite" consente l'affinamento della rete a volume finito vicino alle superfici del modello (Modello NL) o al fondo del tunnel (Tunnel BL). Affina la rete solo nella direzione normale alla superficie. Per impostazione predefinita, l'opzione è disabilitata, perché il numero di volumi finiti aumenta considerevolmente negli strati con piccoli volumi. Raccomandiamo vivamente di attivare gli strati limite e definire il numero di strati NL, quando è considerata una rugosità della superficie.

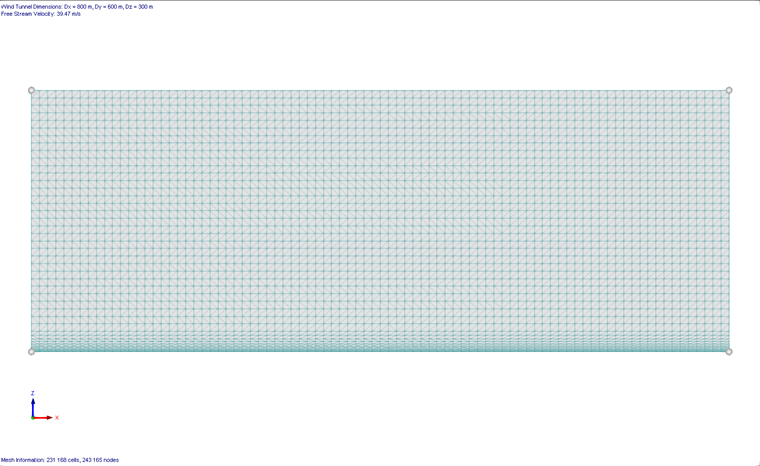

Gli strati limite del fondo del tunnel (Tunnel BL), abilitati dalla versione RWIND 3.03, sono utili quando ci si concentra sui modelli di flusso vicino al suolo.
L'opzione "Adatta ai bordi del modello" consente di allineare la rete con i bordi del modello.
