Tipo de Simulación
En esta sección podemos elegir entre dos tipos de simulación: simulación de flujo estacionario y simulación de flujo transitorio. El fundamento teórico se puede encontrar en el Capítulo Flujo Estacionario y Flujo Transitorio. Los parámetros de ambas simulaciones se describen en detalle en los capítulos siguientes, Flujo Estacionario y Flujo Transitorio.
RWIND 3 ofrece una nueva opción para continuar el cálculo de un proyecto dado incluso después de que el cálculo se interrumpa y se cierre el proyecto. Para poder continuar el cálculo después de cerrar el proyecto y abrirlo nuevamente, necesita seleccionar la opción "Guardar datos extendidos para continuar el cálculo". Esto debe hacerse antes de guardar los datos del proyecto mientras los datos aún existen en el directorio de trabajo; es decir, cuando el cálculo acaba de terminarse.

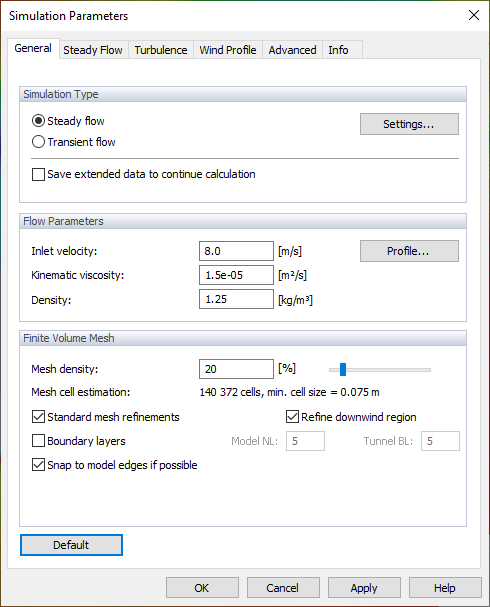

Parámetros de Flujo
La "Velocidad de entrada" representa la velocidad del viento que entra en el túnel de viento. El botón
le permite definir la velocidad del viento como función de la altura. Puede ingresar los valores del gráfico como se describe en el Capítulo Perfil de Viento a continuación. El valor de la "Viscosidad cinemática" describe la resistencia del aire contra la deformación. Se define como la relación entre la viscosidad y la "Densidad" del aire.
Malla de Volumen Finito
La "Densidad de malla" a aplicar alrededor del modelo se controla mediante un porcentaje de referencia. Esta refinación específica se utiliza para la simplificación del modelo y el cálculo del flujo. La densidad por defecto (20%) normalmente resulta en un número relativamente bajo de celdas de malla de volumen finito y un cálculo relativamente rápido. El porcentaje mínimo es 10%. Esto conlleva una malla bastante gruesa con el menor número de volúmenes. Cuanto mayor sea la densidad de la malla, más pequeño será el tamaño de las celdas de volumen finito. Los resultados son correspondientemente más precisos, pero el cálculo requerirá más tiempo debido al mayor número de volúmenes. Configurar la densidad máxima de malla (100%) lleva a mallas muy finas con millones de volúmenes. El cálculo del flujo 3D en tales mallas está al límite de las capacidades de los PC actuales, con un tiempo de cálculo de varias horas a varios días.
Puede ingresar la densidad de la malla o modificarla con el deslizador. La "Estimación de celdas de malla" a continuación da el número correspondiente de celdas de volumen finito y el tamaño mínimo de celda.
Para más información, consulte el Capítulo Malla Computacional y Simplificación del Modelo.#/
El tipo de "Refinamiento de malla" se puede definir para las curvaturas de las superficies (malla fina solo cerca de los bordes afilados del modelo) o globalmente para una distancia desde las superficies (malla fina en todas las superficies de límite). La primera opción está configurada como predeterminada, porque produce mallas con un menor número de elementos finitos.
Considere la opción "Refinamientos de Malla Estándar", que le permite desactivar la generación de refinamientos de malla estándar y habilitar refinamientos definidos por el usuario de sitios y su colocación; ver Capítulo Refinamientos de Malla.
Desde RWIND 3.03, es posible desactivar los refinamientos de malla estándar en el espacio detrás (a favor del viento) del modelo. Este refinamiento es importante para los flujos con estela considerable, pero en algunos casos la densidad de la malla no tiene que ser tan alta en esta región. Deshabilitar el refinamiento reduce el número total de celdas de malla y acelera el cálculo.

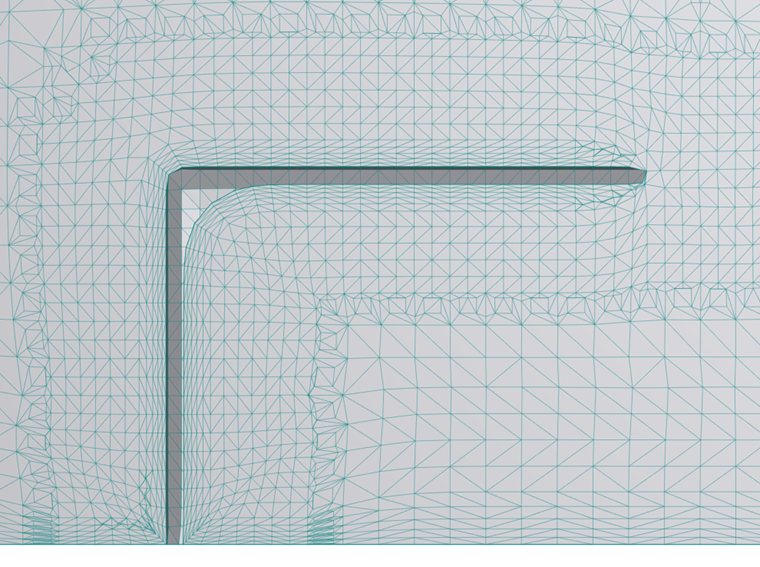

La opción "Capas de frontera" permite el refinamiento de la malla de volumen finito cerca de las superficies del modelo (Modelo NL) o el fondo del túnel (Túnel BL). Refina la malla solo en la dirección normal a la superficie. Por defecto, la opción está deshabilitada, porque el número de volúmenes finitos aumenta considerablemente en las capas con volúmenes pequeños. Recomendamos encarecidamente activar las capas de frontera y definir el número de capas NL, cuando se considere una rugosidad de superficie.

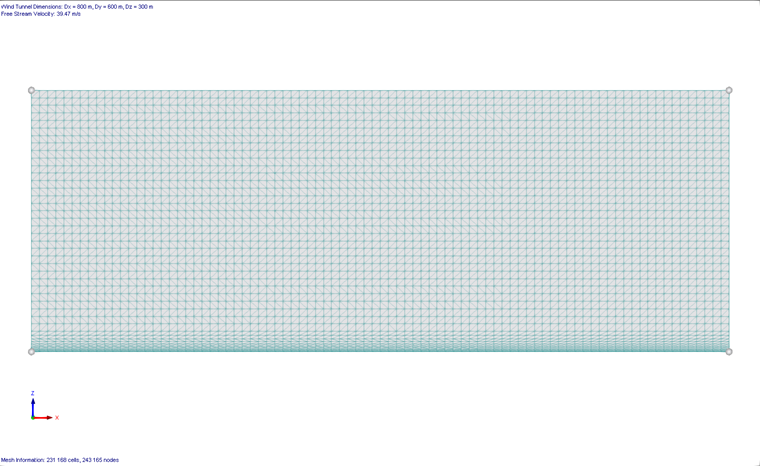

Las capas de frontera en el fondo del túnel (Túnel BL), habilitadas desde RWIND 3.03, son útiles cuando se enfoca en los patrones de flujo cerca del suelo.
La opción "Ajustar a los bordes del modelo" le permite alinear la malla con los bordes del modelo.
Tenga en cuenta que esta opción solo está disponible cuando la simplificación del modelo está desactivada.
