Sondy

RWIND nabízí možnost definovat umístění výsledků v určitých bodech na modelu nebo ve větrném tunelu okolo něj. Tyto kontrolní body se nazývají "sondy". Lze v nich vyhodnotit a spravovat výsledné hodnoty pro plošné veličiny i veličiny v poli proudění. Tyto numerické výsledky definované pro model v programu RWIND 3 se používají také pro dokumentaci výsledků v tiskovém protokolu programu RFEM 6 nebo RSTAB 9 (viz kapitola Tiskový protokol). Můžete definovat sondy pro body a linie (viz kapitola Graf podél linie). Ve stromové struktuře navigátoru se zobrazí všechny sady sond.

Navigátor projektu Bodové sondy

Bodové sondy lze vložit pomocí nabídky "Vložit" nebo pomocí tlačítka "Vložit bodové sondy". , který je k dispozici v sekci Sonda aktuálního bodu v panelu.

Aktuální bodová sonda

Pokud je tato funkce aktivována, lze příslušné body vybrat kliknutím myší. Souřadnice bodů se zobrazí v panelu, který má pro tento účel speciální uspořádání. Tam lze také v případě potřeby upravit úchop objektu. Jakmile vyberete všechny body, klikněte na ně .

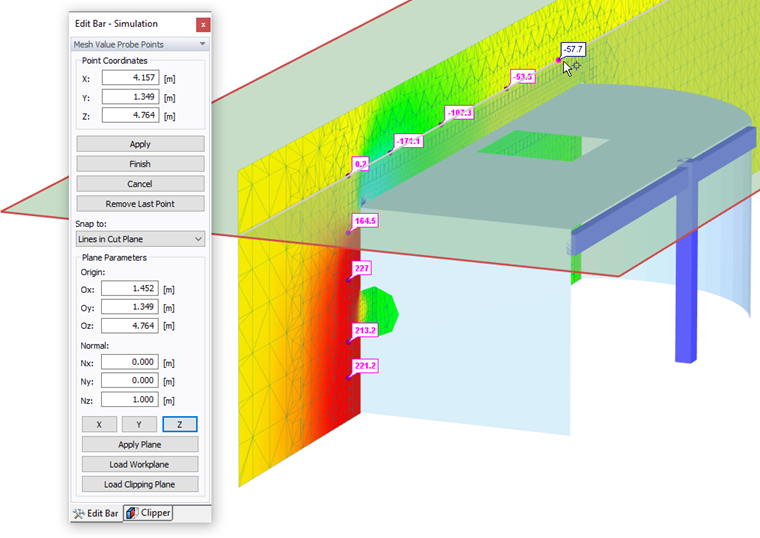

Grafické definování bodů sítě hodnot sítě

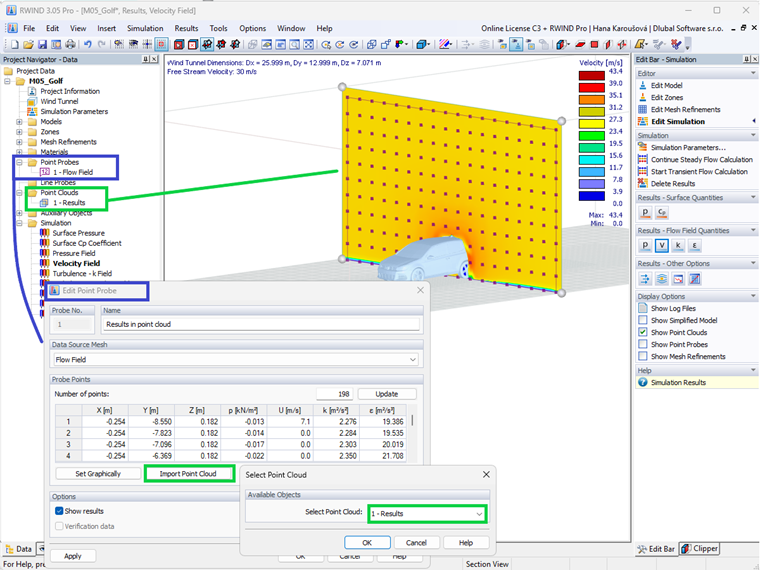

Aktuální výběr bodů sondy je označen 0 - Dočasný. Tlačítkem "Uložit kopii sondy" lze sondu uložit natrvalo pod seznamem bodových sond. Otevře se nový dialog, v němž můžete zadat "Název'" sondy a zkontrolovat souřadnice každého bodu.

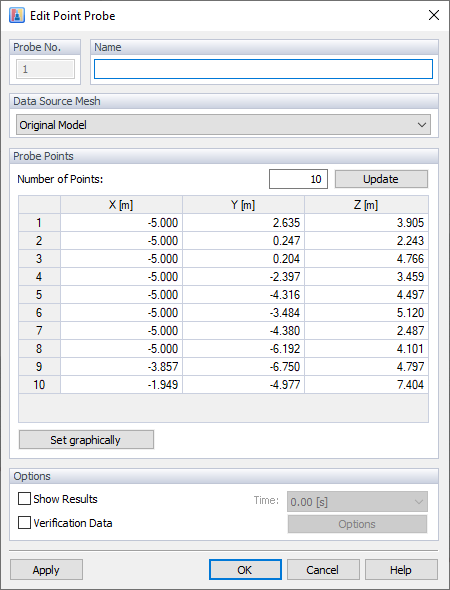

Úprava bodové sondy

Tip

Možnosti v sekci "Síť zdrojů dat" určují, ke kterému typu sítě se sondy vztahují (viz kapitola Výpočetní síť a zjednodušení modelu).

Síť datového zdroje

Sondy jsou specifické pro tři kategorie sítě zdrojů dat:

Původní model - zobrazení plošných veličin na síti ploch (tzn. možnost Výsledky pro "Konečnou objemovou síť" je deaktivována)
Zjednodušený model - zobrazení plošných veličin na síti konečných objemů
Pole proudění – zobrazení veličin v poli proudění na síti konečných objemů

Například výsledky pole proudění (tlakové pole, turbulence atd.) vyžadují jiné umístění sond než výsledky na povrchu (tlak na povrchu, součinitel_Cp ).

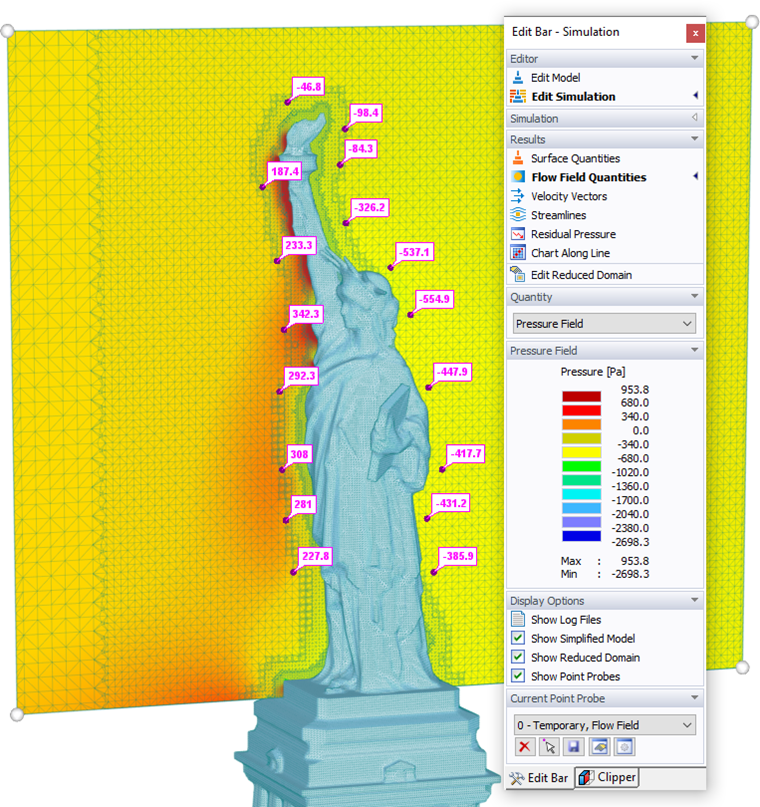

Sondy výsledků tlakového pole definované na síti konečných objemů

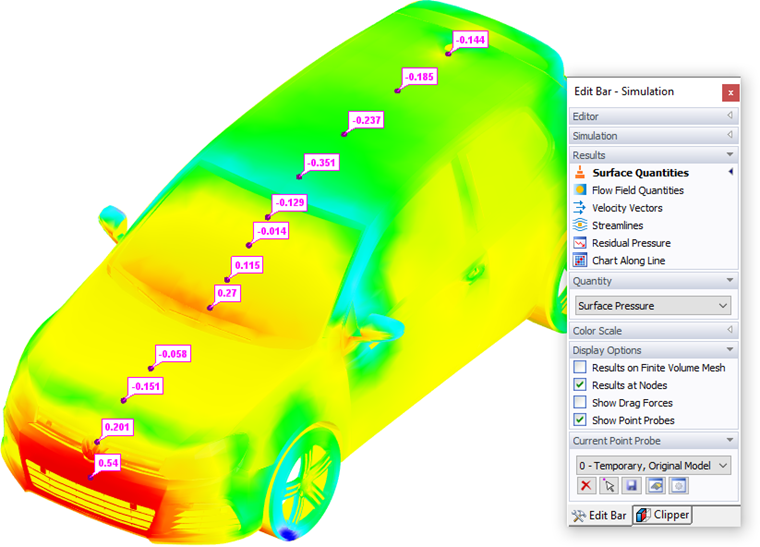

Sondy výsledků tlaků na plochu definované na ploše

Možnosti verifikačních dat

Pokud je zaškrtnuto políčko "Verification Data", je možné ručně zadat verifikační hodnoty (verifikační tlak) v tabulce.

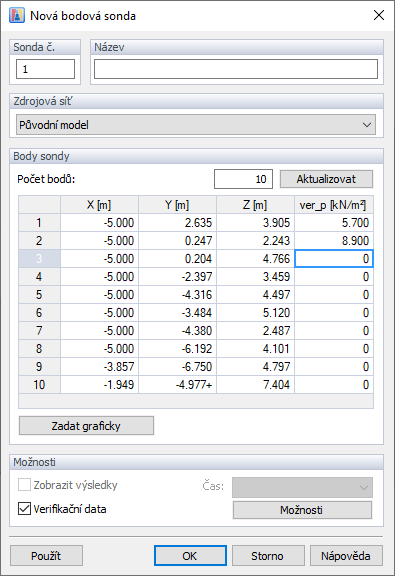

Upravit bodovou sondu, ověřovací data

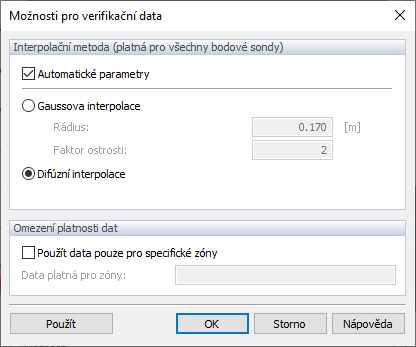

Nastavení verifikačních dat najdete v "Možnosti", kde můžete vybrat metodu interpolace a nastavit omezení rozsahu dat.

Možnosti verifikačních dat

Existují dvě možné metody interpolace. První Gausovská interpolační metoda je interpolační jádro, které jednoduše vrací váhy pro všechny body nalezené v kouli definované poloměrem R. Hmotnosti se vypočítají jako:

e^{(- {(s \cdot \frac{r}{R})}^{2})}

r	Vzdálenost od bodu, který se má interpolovat, k sousednímu bodu v R
s	Ostrost, která ovlivňuje rychlost Gaussova pádu
R	Poloměr koule, kde se nacházejí interpolační body

Gaussovy váhy jádra

Kompletní dokumentace je k dispozici zde.

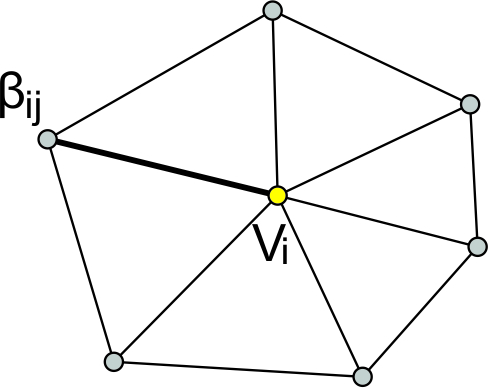

Druhou interpolační metodou je difuze. Jedná se o iterační proces založený na vážené difúzi, pro každý vrchol v_i sítě objemů přiřadíme sadu vah {⋯, β_ij,⋯} odpovídající každému přímému sousedovi:

Vážená difúze

vážený průměr sousedních hodnot:

w_{i}^{'} = w_{i} \cdot (1 - t) + (\frac{\sum_{j \in N (i)} w_{ij} \cdot β_{ij}}{\sum_{j \in N (i)} β_{ij}}) \cdot t

Vážená difúze

Iterační proces metody vážené difúze lze přirovnat k přenosu tepla, představte si jednotlivé body jako zdroje tepla, teplo se šíří ze zdroje sítí difúzí, jednotlivé body (zdroje tepla) se navzájem ovlivňují' teplotní pole v závislosti na velikosti jejich teploty (hodnota v bodě).

Dále v sekci "Omezení rozsahu dat" je oblast extrapolace verifikačních dat, data se zobrazí pouze v předdefinovaných oblastech.

Důležité

Možnost metody interpolace je globální pro všechny bodové sondy, metody nelze kombinovat. Omezení zóny je lokální pro každou bodovou sondu.

V bodech sondy se definují verifikační data, ale pro grafické zobrazení izoploch verifikačních dat (skalárních polí) je třeba vypočítat spojitý průběh hodnot přes celou síť. To lze provést pouze na výpočetní síti, protože síť původního modelu nemusí být správná/spojitá. Po výpočtu rozdělení verifikačních dat na této síti se všechny hodnoty verifikačních dat přenesou do původního modelu (podobně jako při extrapolaci tlaku).
Proto bez ohledu na to, kde jsou verifikační data definována, jsou vždy přenesena do obou sítí ploch (původní + výpočetní) bez ohledu na to, zda je bodová sonda definována na původním nebo zjednodušeném modelu.

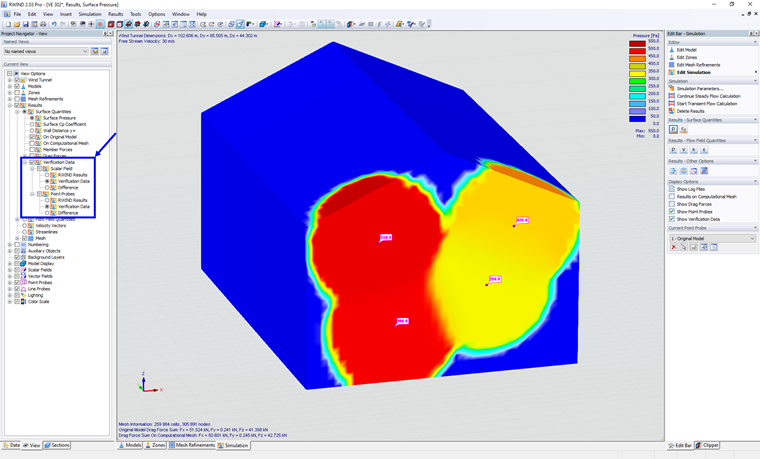

Verifikační data, Možnosti pohledu

Údaje o posouzení lze zobrazit v "Navigátoru projektu - Zobrazit", zde lze zobrazit údaje o posouzení ve skalárním poli (na síti modelu) a v bodových sondách (hodnoty). Zde je možné přepínat mezi výsledky RWIND, verifikačními daty nebo rozdíly (rozdíl mezi verifikačními daty a výsledky z programu RWIND). Další informace o výsledcích najdete v kapitole Verifikační údaje.

Tip

Všechny sondy, tedy dočasné i uložené sady sond, se exportují do programu RFEM 6/RSTAB 9 a mohou být zahrnuty do tiskového protokolu.

Tlačítka v sekci Aktuální bodová sonda v panelu mají následující
funkce:

	Tlačítko "Smazat body sondy" smaže všechny bodové sondy aktuální sady sond v seznamu.
	Pomocí tlačítka "Vložit body sondy" lze přidat nové body.
	Tlačítko "Uložit kopii sondy" uloží aktuální sadu bodů.
	Pomocí tlačítka "Upravit sondu" se zkontroluje a upraví aktuální sonda.
	Tlačítko "Možnosti a příkazy" určuje, zda se graficky zobrazí všechny sondy nebo pouze aktuální sonda.
