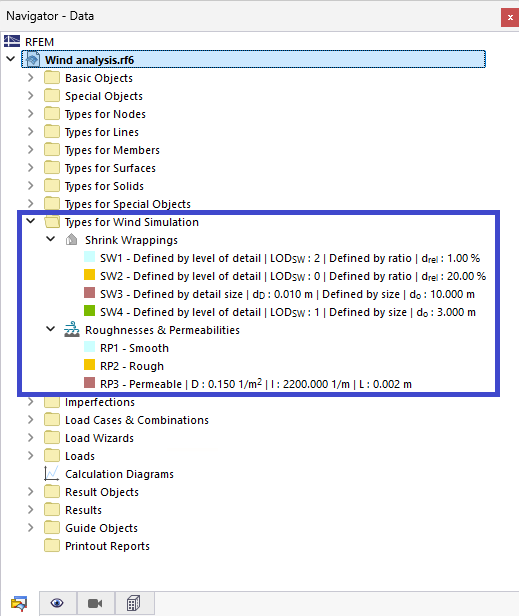

Właściwości modelu do symulacji wiatru są kontrolowane za pomocą dwóch „Typów dla symulacji wiatru”: „Shrink Wrapping” i „Szorstkości i przepuszczalności”.
Shrink Wrapping

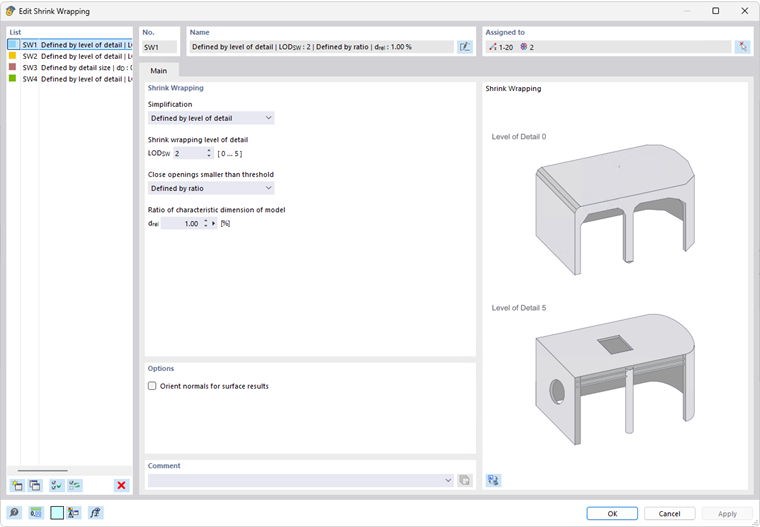

Metoda shrink wrapping to specjalny algorytm, który tworzy poprawną topologię dla modeli niepoprawnych topologicznie poprzez „owijanie” modelu za pomocą podwójnej siatki trójkątów (tj. topologicznie poprawnej; szczegóły można znaleźć w rozdziale Computational Mesh and Model Simplification). Owijane są krawędzie niemanifoldowe lub przecinające się trójkąty, a także nadmiernie małe detale oraz zamykane są otwory.
Poziom szczegółowości shrink wrapping określa dokładność w skali od 0 (zgrubny) do 5 (dokładny). Alternatywnie uproszczenie shrink wrapping można zdefiniować w sposób bezwzględny za pomocą rozmiaru detalu. Należy jednak pamiętać, że nawet rozmiar detalu jest uwzględniany w przedziałach, w zależności od wielkości modelu.
Shrink wrapping umożliwia również „owinięcie” (tj. zamknięcie) otworów lub dziur o zdefiniowanych wymiarach. Wymiary można określić albo względnie, za pomocą procentu charakterystycznego wymiaru modelu, albo w sposób bezwzględny, przez podanie rozmiaru.
Opcja „Orient normals for surface results” pomaga użytkownikowi ujednolicić orientację elementów na powierzchniach, aby wyniki były wyświetlane poprawnie. Modele z RFEM są zazwyczaj ujednolicone, dlatego zalecamy pozostawienie tej opcji nieaktywnej (więcej informacji można znaleźć w rozdziale Edit Model - General )
Szorstkości i przepuszczalności

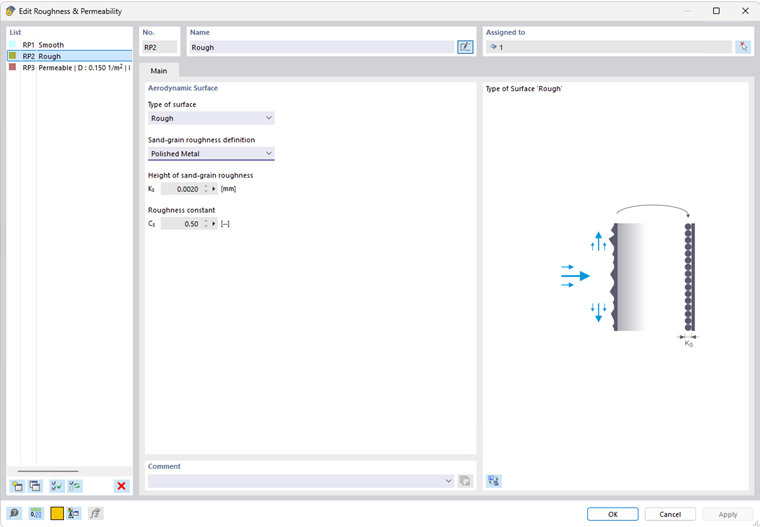

Ten typ do symulacji wiatru kontroluje właściwości powierzchni modelu w obliczeniach CFD przepływu wiatru. Może być ona gładka, szorstka lub przepuszczalna. Domyślnie wszystkie powierzchnie są gładkie.
Dla powierzchni szorstkich stosowany jest model równoważnej chropowatości ziaren piasku. Parametry można zdefiniować ręcznie za pomocą wysokości ziaren piasku K_s i stałej chropowatości C_s albo można wybrać wartości predefiniowane dla niektórych materiałów. Więcej informacji można znaleźć w wyjaśnieniu CFD Direct lub implementacji w OpenFOAM.
Typ powierzchni przepuszczalnej można przypisać wyłącznie do powierzchni RFEM o nieuwzględnionej grubości. Dla innych obiektów RFEM fizyczna interpretacja zastosowanego modelu przepuszczalności nie jest poprawna. Przepuszczalność jest zdefiniowana przez współczynnik Darcy'ego D, współczynnik bezwładności I oraz długość ośrodka porowatego w kierunku przepływu l. Więcej szczegółów można znaleźć w rozdziale Permeability oraz w KB 1792 How to Use Permeable Surfaces Feature in RWIND Pro.
