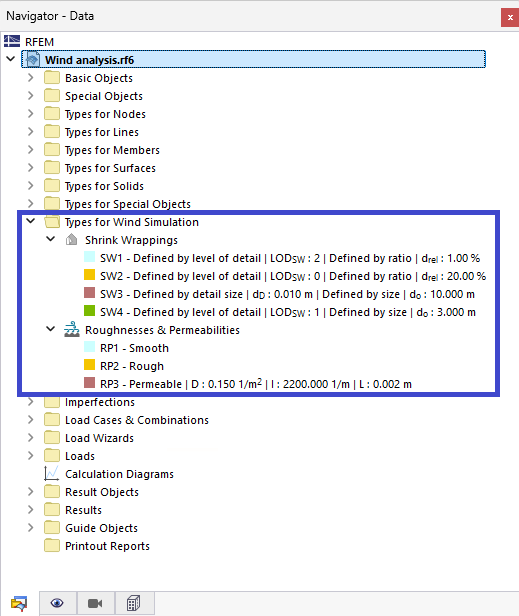

Eigenschaften des Modells für die Windsimulation werden über zwei „Typen für Windsimulation“ gesteuert: „Schrumpfanpassung“ und „Rauigkeiten und Durchlässigkeiten“.

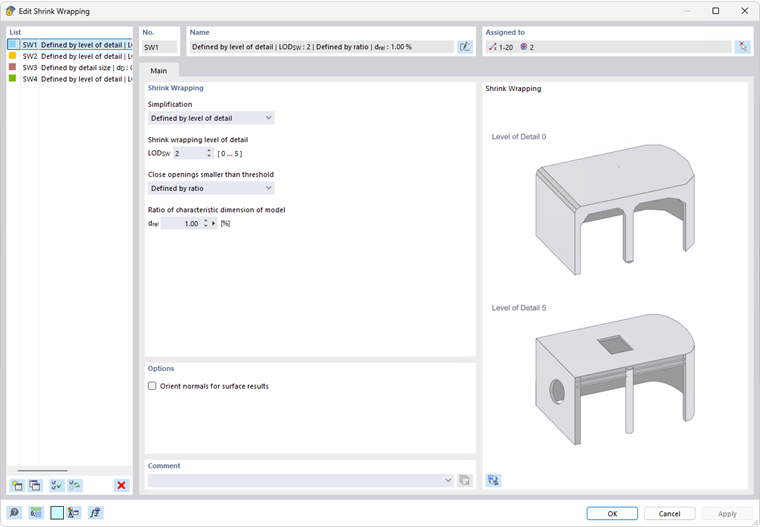

Schrumpfanpassung
Die Shrink-Wrapping-Methode (Schrumpffolien-Methode) ist ein spezieller Algorithmus, der für topologisch fehlerhafte Modelle die korrekte Topologie erzeugt, indem das Modell mit einem doppelten Dreiecksnetz "umhüllt" wird (d. h. topologisch korrekt; Details siehe Kapitel Berechnungnetz und Modellvereinfachung).
Sie umschließt nicht-mannigfaltige Kanten (Non-Manifold Edges) oder sich schneidende Dreiecke, umschließt übermäßig kleine Details und schließt Öffnungen.
Der Detaillierungsgrad der Schrumpfanpassung definiert die Genauigkeit auf einer Skala von 0 (grob) bis 5 (fein). Alternativ kann die Vereinfachung durch Schrumpfanpassung absolut über die Detailgröße definiert werden. Beachten Sie jedoch, dass auch die Detailgröße abhängig von der Modellgröße in Intervallen berücksichtigt wird.
Die Schrumpfanpassung ermöglicht es außerdem, Öffnungen oder Löcher definierter Abmessungen „einzuwickeln“ (d. h. zu schließen). Die Abmessungen können entweder relativ anhand eines Prozentsatzes der charakteristischen Abmessung des Modells oder absolut über die Größe definiert werden.
Die Option „Normalen für Oberflächenergebnisse ausrichten“ hilft dem Benutzer, die Elementausrichtung auf Flächen zu vereinheitlichen, um die Ergebnisse korrekt darzustellen. Modelle aus RFEM sind üblicherweise vereinheitlicht, daher empfehlen wir, diese Option deaktiviert zu lassen (weitere Informationen siehe Kapitel Modell bearbeiten - Allgemein )

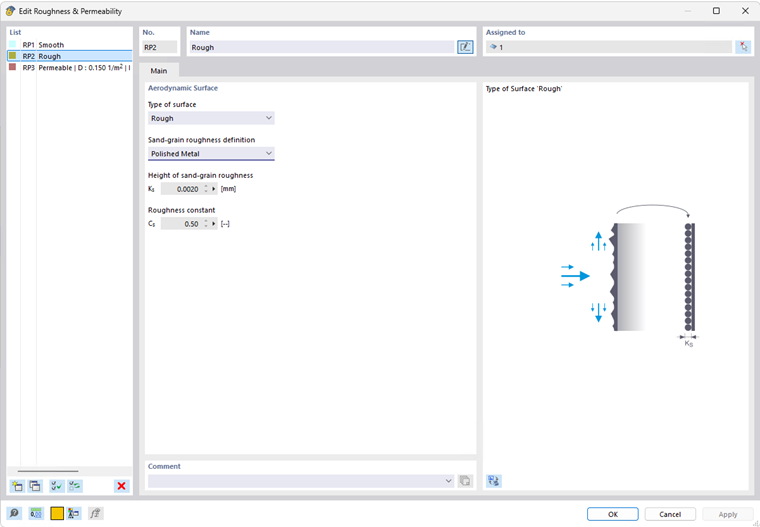

Rauigkeiten und Durchlässigkeiten
Dieser Typ für die Windsimulation steuert die Eigenschaften der Modelloberfläche bei der CFD-Windberechnung. Sie kann glatt, rau oder durchlässig sein. Standardmäßig sind alle Oberflächen glatt.
Für raue Oberflächen wird das Modell der äquivalenten Sandkornrauheit verwendet. Die Parameter können manuell durch eine Sandkornhöhe K_s und eine Rauheitskonstante C_s definiert werden, oder es können vordefinierte Werte für bestimmte Materialien ausgewählt werden. Weitere Informationen finden Sie unter CFD Direct explanation oder implementation in OpenFOAM.
Ein durchlässiger Flächentyp kann nur RFEM-Flächen mit nicht berücksichtigter Dicke zugewiesen werden. Für andere RFEM-Objekte je die physikalische Interpretation des verwendeten Durchlässigkeitsmodells nicht gültig. Die Durchlässigkeit wird durch den Darcy-Koeffizienten D, den Trägheitskoeffizienten I und die Länge des porösen Mediums in Strömungsrichtung l definiert. Weitere Details finden Sie in Kapitel Durchlässigkeit und unter [dlubal.com KB 1792 Verwendung der Funktion für durchlässige Flächen in RWIND Pro].
