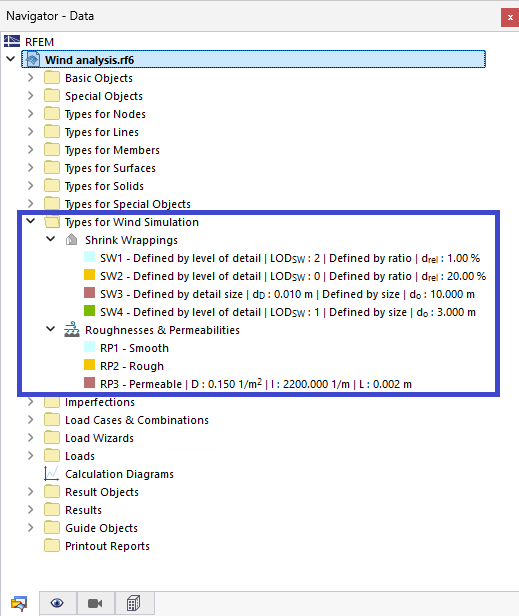

Le proprietà del modello per la simulazione del vento sono controllate utilizzando due "Tipi per la Simulazione del Vento": "Shrink Wrapping" e "Asprezze e Permeabilità".

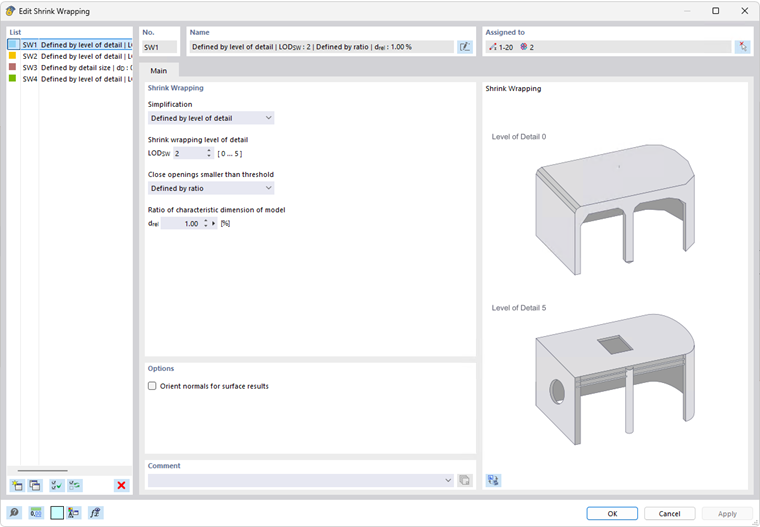

Shrink Wrapping
Il metodo shrink wrapping è un algoritmo speciale che crea la topologia corretta per modelli topologicamente errati "avvolgendo" il modello utilizzando una mesh bidimensionale di triangoli (cioè, topologicamente corretta; per dettagli, vedere il Capitolo Computational Mesh and Model Simplification). Avvolge bordi non manifold o triangoli che si intersecano, oltre ad avvolgere dettagli troppo piccoli e a chiudere aperture.
Il livello di dettaglio dello shrink wrapping definisce l'accuratezza su una scala da 0 (grosso) a 5 (fine). In alternativa, la semplificazione del shrink wrapping può essere definita in modo assoluto tramite la dimensione del dettaglio. Tuttavia, si noti che anche la dimensione del dettaglio è considerata a intervalli, a seconda delle dimensioni del modello.
Lo shrink wrapping consente anche all'utente di "avvolgere" (cioè chiudere) aperture o fori di dimensioni definite. Le dimensioni possono essere definite in modo relativo, utilizzando una percentuale della dimensione caratteristica del modello, o in modo assoluto, per dimensione.
L'opzione "Orient normals for surface results" aiuta l'utente a unificare l'orientamento degli elementi sulle superfici per visualizzare correttamente i risultati. I modelli da RFEM sono di solito unificati, quindi consigliamo di tenere questa opzione disattivata (per ulteriori informazioni, vedere il Capitolo Edit Model - General )

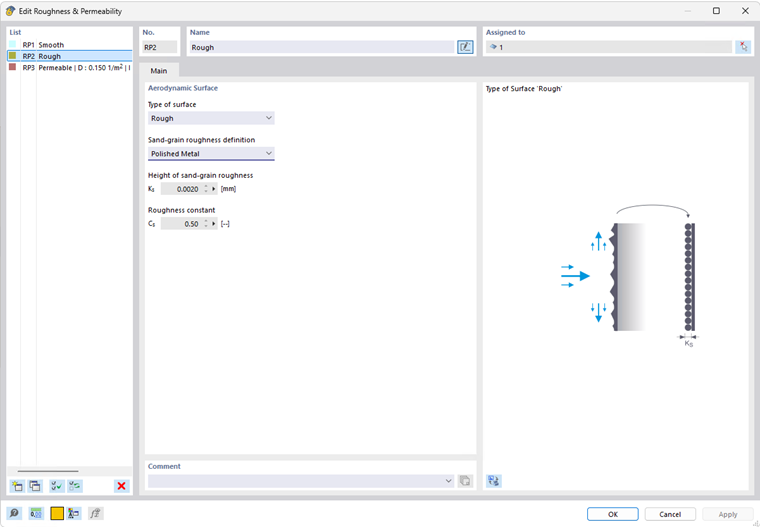

Asprezze e Permeabilità
Questo tipo per la simulazione del vento controlla le proprietà della superficie del modello nel calcolo CFD del vento. Può essere liscia, ruvida o permeabile. Tutte le superfici sono lisce di default.
Per le superfici ruvide, viene utilizzato il modello di rugosità equivalente a granello di sabbia. I parametri possono essere definiti manualmente da un'altezza di granello di sabbia K_s e una costante di rugosità C_s, o possono essere selezionati valori predefiniti per alcuni materiali. Per maggiori informazioni, vedere spiegazione CFD Direct o implementazione in OpenFOAM.
Un tipo di superficie permeabile può essere assegnato solo a superfici RFEM senza considerare lo spessore. Per altri oggetti RFEM, l'interpretazione fisica del modello di permeabilità utilizzato non è valida. La permeabilità è definita dal coefficiente di Darcy D, coefficiente inerziale I e lunghezza del mezzo poroso nella direzione del flusso l. Per ulteriori dettagli, vedere il Capitolo Permeability e KB 1792 How to Use Permeable Surfaces Feature in RWIND Pro.
