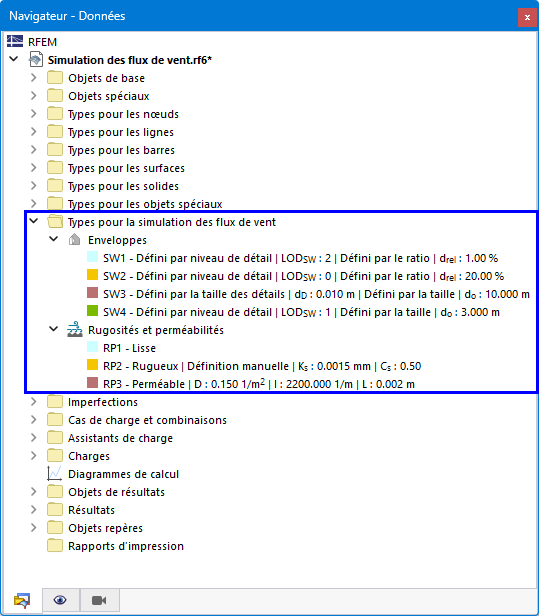

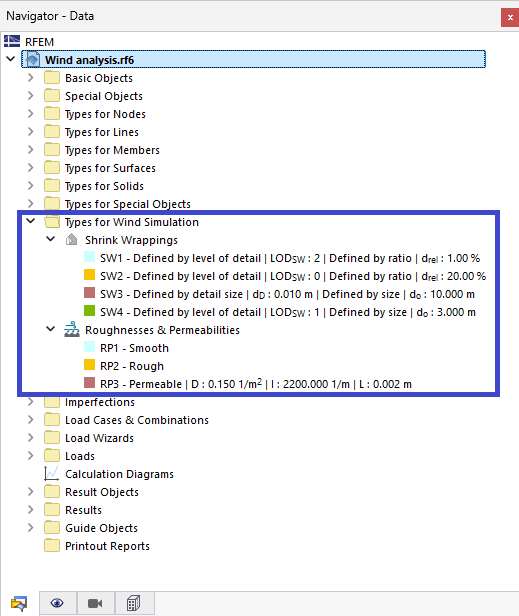

Les propriétés du modèle pour la simulation des flux de vent sont paramétrées à l’aide de deux « Types pour la simulation des flux de vent » : "Enveloppe" et "Rugosités et perméabilités".

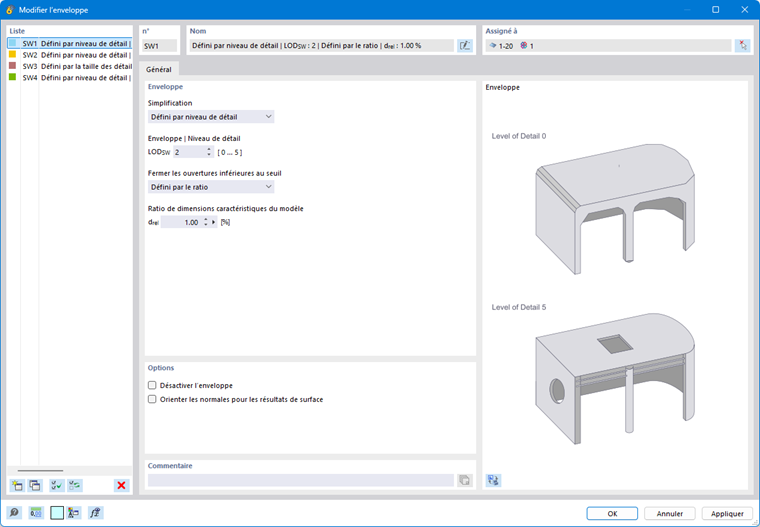

Enveloppe
La méthode d’enveloppe est un algorithme spécial qui crée la topologie correcte pour les modèles topologiquement incorrects en « enveloppant » le modèle à l’aide d’un maillage de triangles 2-manifold (c’est-à-dire topologiquement correct ; pour en savoir plus, consultez le chapitre Maillage de calcul et simplification du modèle).
Elle enveloppe les arêtes non-manifold ou les triangles qui se croisent, ainsi que les détails excessivement petits et ferme les ouvertures.
Le niveau de détail de l’enveloppe définit la précision sur une échelle de 0 (grossier) à 5 (fin). La simplification de l’enveloppe peut être définie de manière absolue par la taille des détails. Cependant, notez que même la taille des détails est considérée par intervalles, selon la taille du modèle.
L’enveloppe permet également à l’utilisateur d’« envelopper » (c’est-à-dire fermer) les ouvertures ou trous de dimensions définies. Les dimensions peuvent être définies soit relativement, en utilisant un pourcentage de la dimension caractéristique du modèle, soit de manière absolue, par la taille.
L’option « Orienter les normales pour les résultats de surface » aide l’utilisateur à unifier l’orientation des éléments sur les surfaces pour afficher correctement les résultats. Les modèles de RFEM sont généralement unifiés, nous recommandons donc de garder cette option désactivée (pour en savoir plus, consultez le chapitre Modifier le modèle - Général )

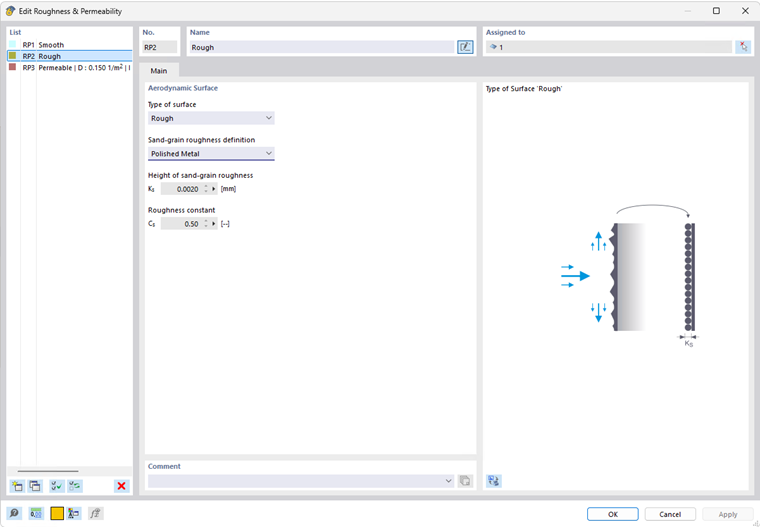

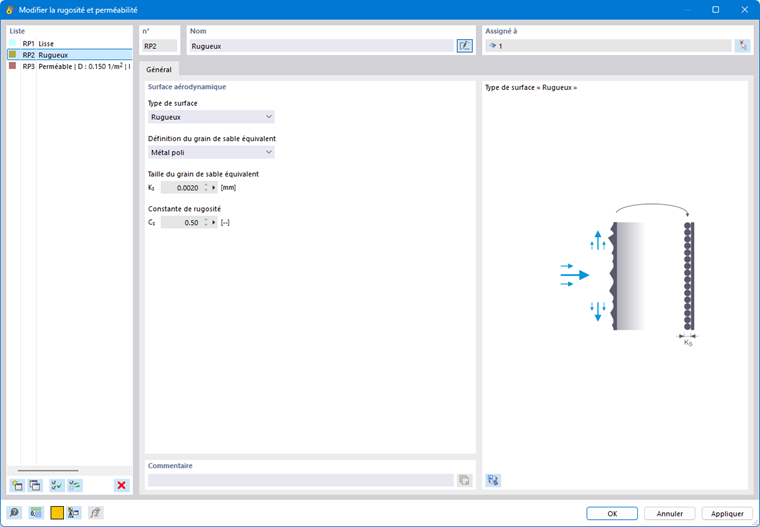

Rugosités et perméabilités
Ce type pour la simulation du vent contrôle les propriétés de la surface du modèle dans le calcul CFD du vent. Elle peut être lisse, rugueuse, ou perméable. Par défaut, toutes les surfaces sont lisses.
Pour les surfaces rugueuses, le modèle de rugosité équivalente à un grain de sable est utilisé. Les paramètres peuvent être définis manuellement par une hauteur de grain de sable K_s et une constante de rugosité C_s, ou des valeurs prédéfinies pour certains matériaux peuvent être sélectionnées. Pour en savoir plus, consultez les explication de CFD Direct ou l’implémentation dans OpenFOAM.
Un type de surface perméable peut être asssigné uniquement aux surfaces RFEM avec une épaisseur non prise en compte. Pour d’autres objets RFEM, l’interprétation physique du modèle de perméabilité utilisé n’est pas valide. La perméabilité est définie par le coefficient de Darcy D, le coefficient inertiel I et la longueur de média poreux dans la direction du flux l. Pour en savoir plus, consultez le chapitre Perméabilité et cet KB 1792 article technique.
