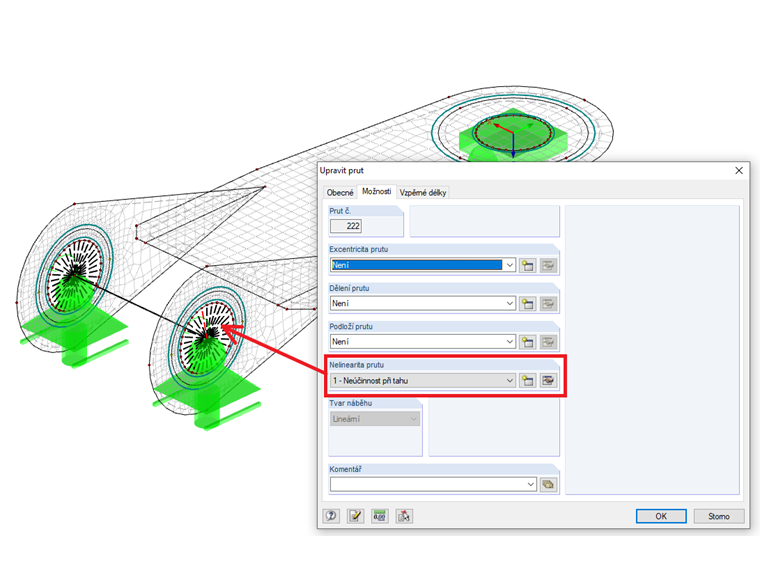

Pokud tyto pruty zadáte jako tlačené pruty, nebo ještě lépe s nelinearitou prutu "Neúčinnost v tahu", lze simulovat také otlačení v otvoru.

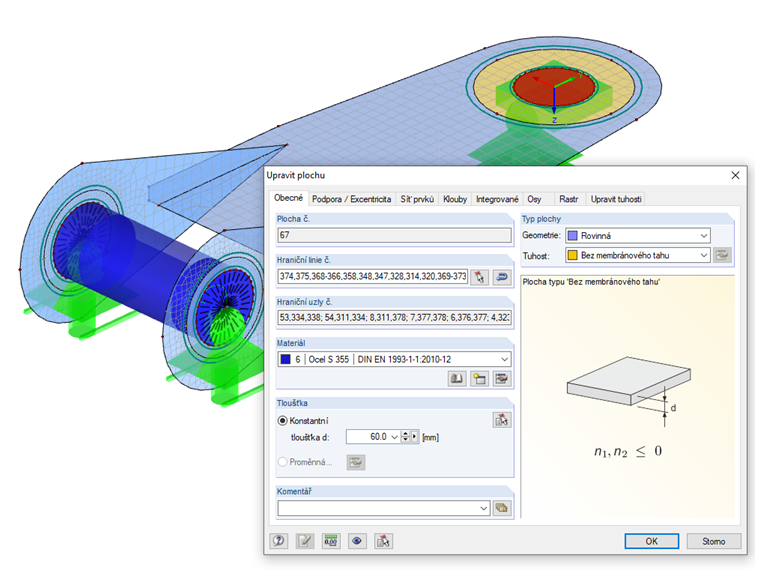

Alternativně lze v otvoru zadat plochu typu „Bez membránového tahu“. I tak lze velmi dobře simulovat otlačení otvoru.
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
