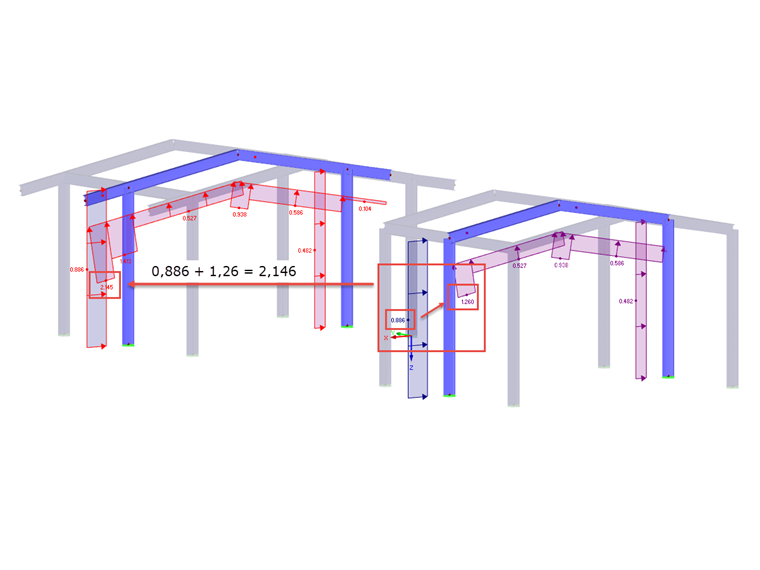

K tomu je potřeba v generátoru zatížení definovat rohové uzly geometrie střechy včetně přesahů střechy. V obrázku vpravo je naproti tomu zobrazeno působení zatížení bez přesahu střechy. Pomocí této volby je také velmi jednoduché specifikovat zatížení pro přesah přes štít sedlové střechy.
Uvažování přesahů střechy při automatickém generování zatížení
V programech RFEM 5 a RSTAB 8 lze při automatickém generování zatížení zohlednit přesah střechy.
