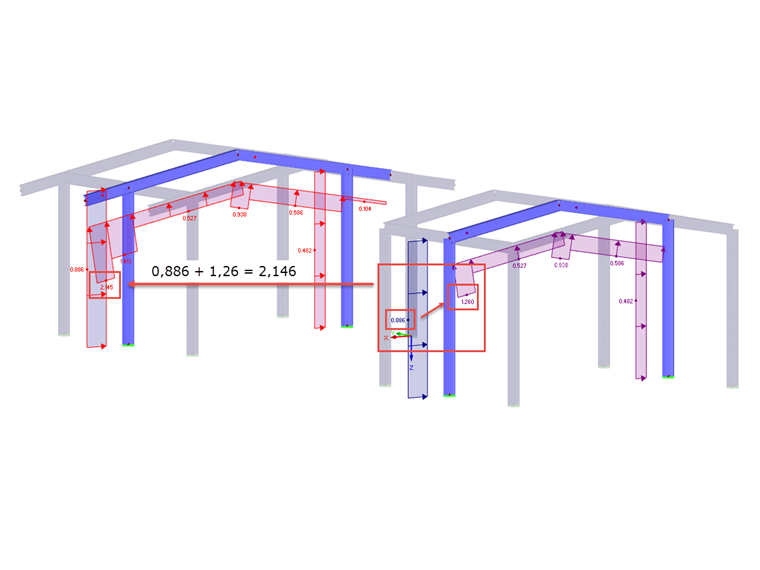

Dazu ist es erforderlich, im Lastgenerierer die Eckknoten der Dachgeometrie einschließlich der Dachabstände zu definieren. Im linken Teilbereich des Bildes erfolgte der Lastansatz hingegen ohne den Dachüberstand. Auch die Lasten eines giebelseitigen Dachüberstandes lassen sich mit dieser Funktion mühelos eingeben.

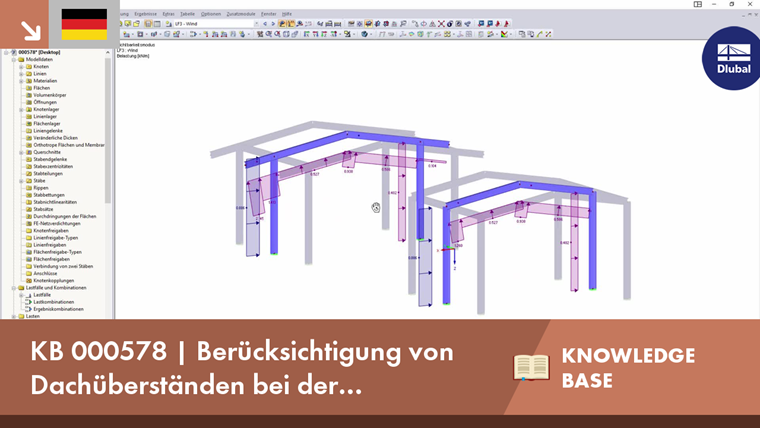

Berücksichtigung von Dachüberständen bei der automatischen Lastgenerierung
In RFEM 5 und RSTAB 8 ist es möglich, den Dachüberstand beim automatischen Generieren der Lasten zu berücksichtigen.
Autor
Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
