Další pomoc při modelování jsou automaticky vygenerované linie v ploše, které mohou být změněny na „reálné“ linie. Tento přístup umožňuje například modelovat eliptický otvor v ploše.
Automatické vytváření průniků

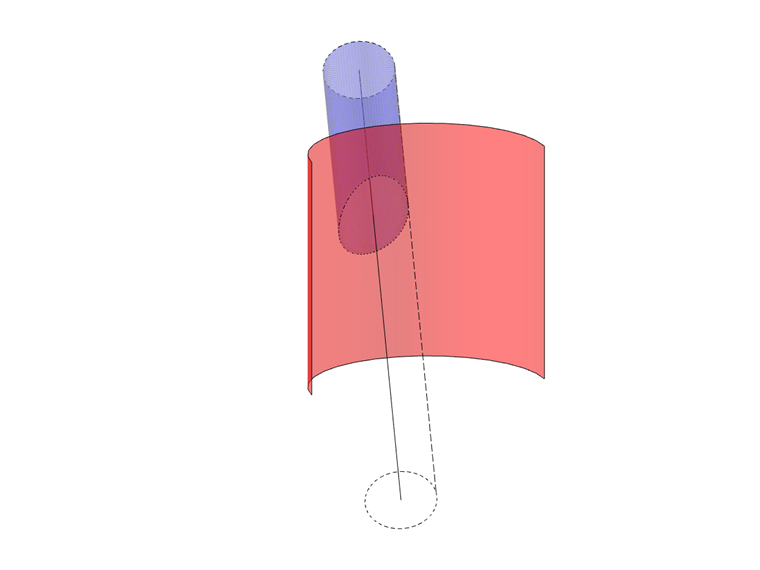

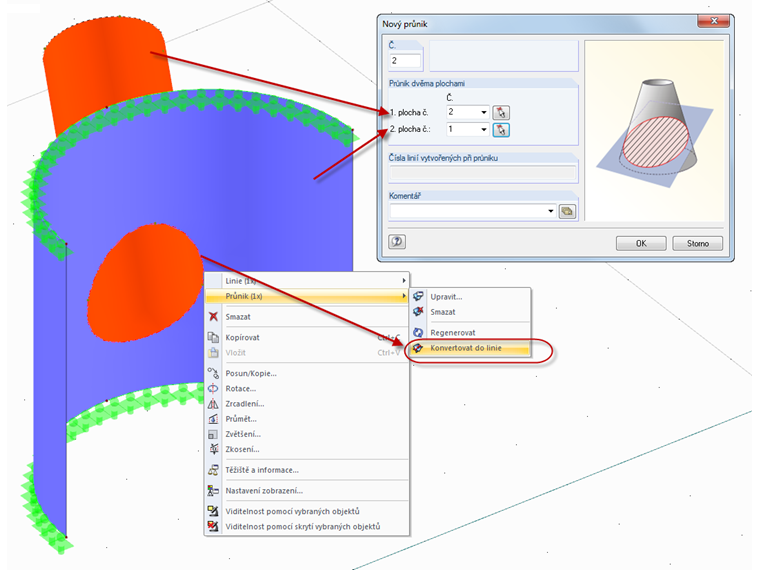

Pokud chceme modelovat dvě protínající se plochy, máme v programu RFEM možnost nechat vytvořit průsečnici automaticky. V programu je tato funkce označována jako průnik. Při vytváření průniku je namodelovaná plocha rozdělená do komponent. Dies bietet den Vorteil, dass diese Komponenten bei der Schnittkraftermittlung berücksichtigt oder aber wahlweise auch deaktiviert werden können.
Autor
Ing. Lex je zodpovědný za vývoj produktů pro skleněné konstrukce a za zajištění kvality programu RFEM. V rámci technické podpory pečuje o zákazníky.
