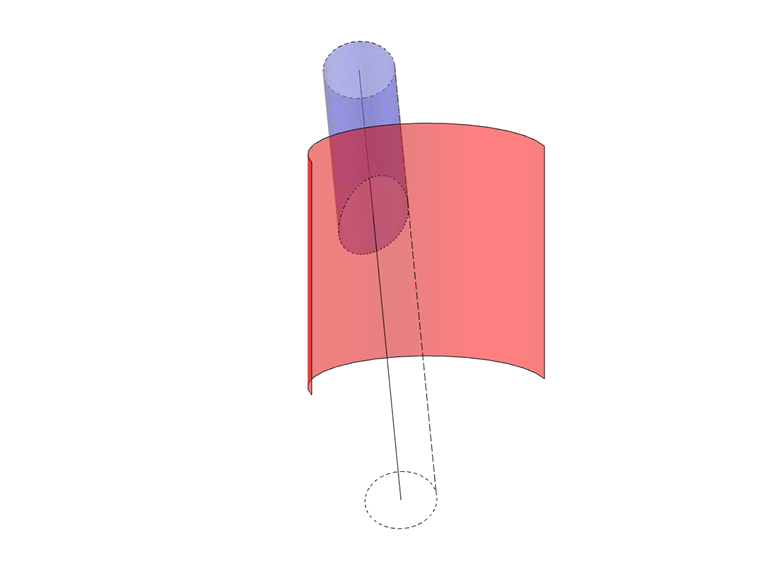

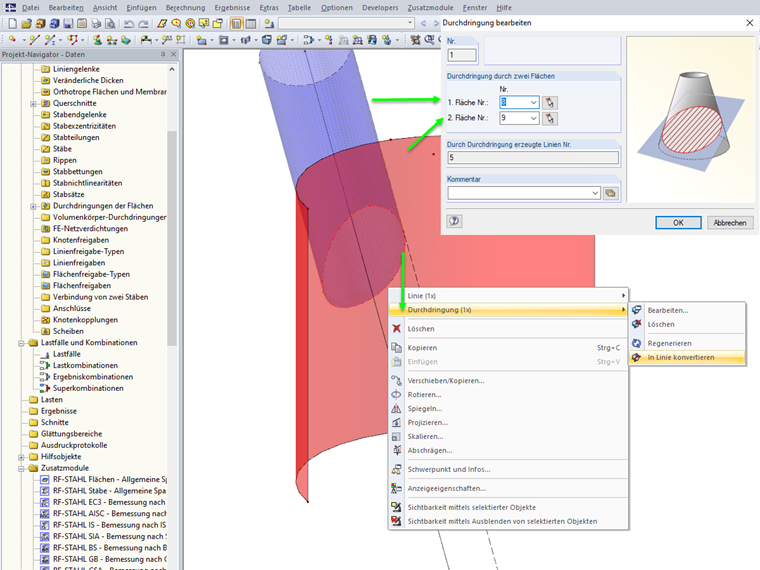

Als weitere Modellierungshilfe können diese automatisch generierten Linien in der Fläche in "reale" Linien konvertiert werden. Diese Vorgehensweise ist zum Beispiel ein sehr gutes Hilfsmittel bei der Modellierung elliptischer Öffnungen in einer Fläche.
