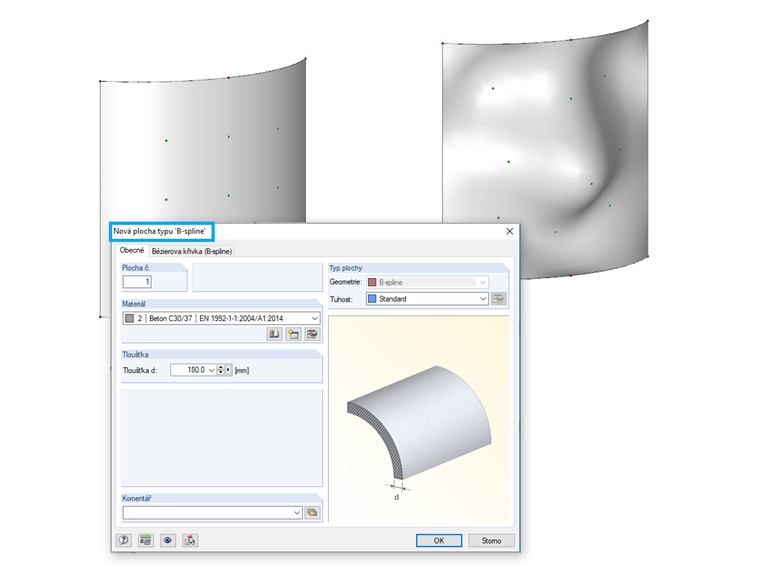

Plochy typu B-spline
Místo čtyřúhelníkové plochy může být také použita plocha typu B‑spline (Bézierova). Tu lze dodatečně upravovat v jejím tvaru díky integrovaným pomocným uzlům. V závislosti na potřebné složitosti plochy lze vytvořit 3 x 3 nebo 4 x 4 pomocné uzly.
