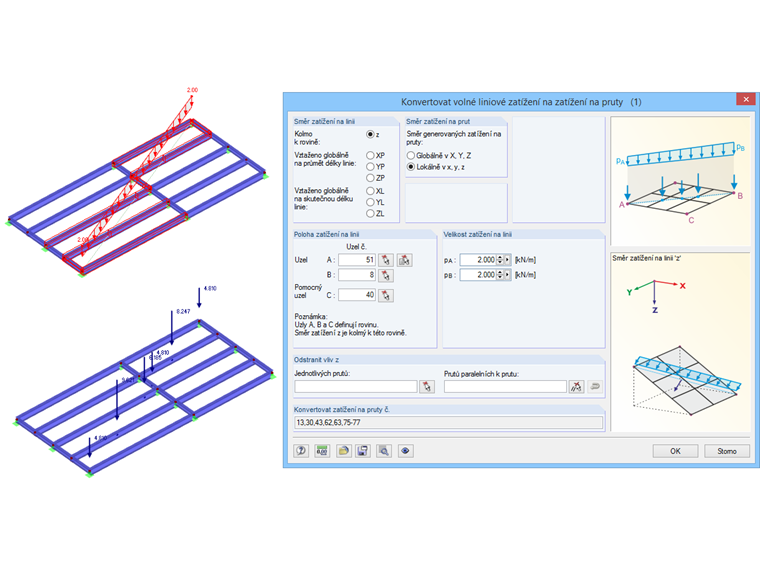

Tíha trubek bodově působí na dole se nacházející nosníky. Abychom nemuseli ručně dělit příslušné podíly zatížení, je v nabídce „Nástroje“ → „Generovat zatížení“ k dispozici generátor zatížení „Z volného zatížení na linii“.

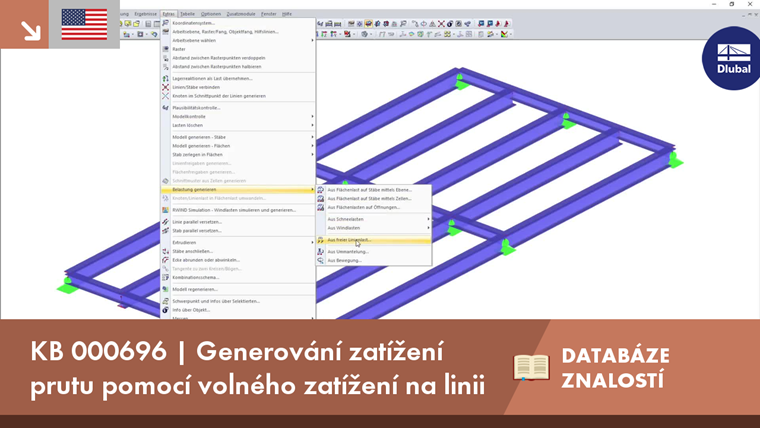

Generování zatížení prutu pomocí volného zatížení na linii
Ve statickém modelu není vždy nutné vytvořit všechny prvky reálné stavby. Jako příklad uveďme potrubí, které vede po konstrukci z ocelových nosníků.
Autor
Ing. Sühnel zajišťuje kvalitu programu RSTAB, podílí se na vývoji programů a poskytuje technickou podporu zákazníkům.
