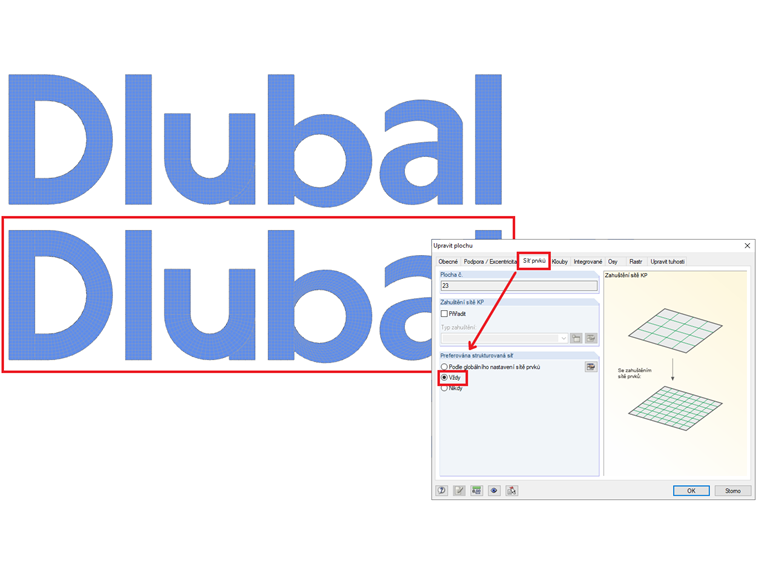

Tuto možnost je možné přiřadit každé jednotlivé ploše pomocí dialogu "Upravit plochu" → záložka "Síť prvků" nebo globálně pomocí položky nabídky "Výpočet" → "Nastavení sítě prvků".
Preferována strukturovaná síť

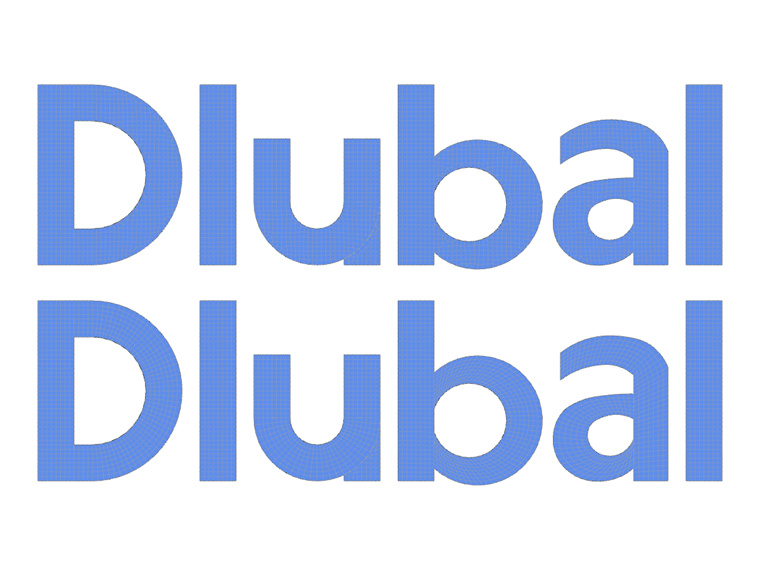

Uplatňuje se při generování sítě ploch se zakřivenými a prohnutými obrysy. Program se s ní pokouší zarovnat síť konečných prvků s hraničními liniemi ploch.
