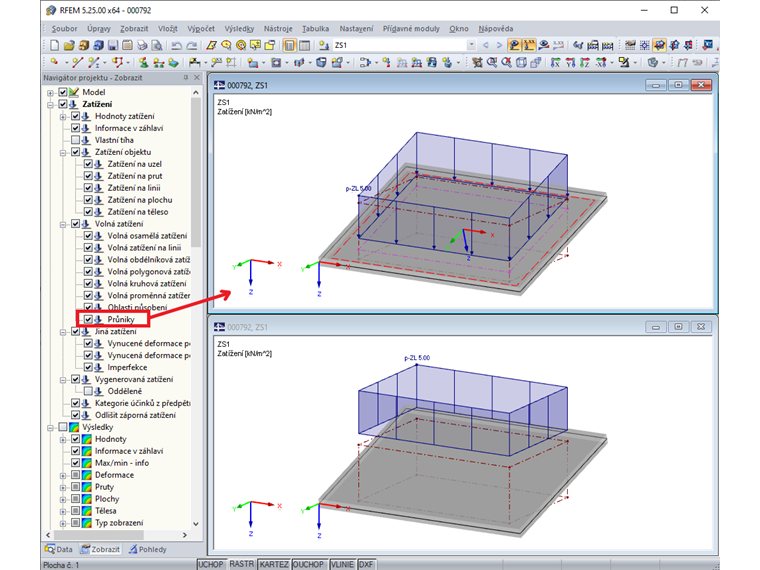

Tuto funkci lze aktivovat nebo deaktivovat v navigátoru Zobrazit v sekci "Zatížení" → "Volná zatížení" → "Průniky". Tato funkce umožňuje snadno a rychle zkontrolovat působící zatížení.
Zobrazení průniků volných zatížení
Při použití volných zatížení v programu RFEM je možné zobrazit průniky na dané ploše.
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
