Při zadávání definujeme vlastnosti plochy (tloušťka, materiál) již na začátku, takže můžeme vytvořit například celé podlaží pomocí definice půdorysu liniemi.
Můžeme si též zvolit tvar linie pro novou plochu, která vznikne tažením.

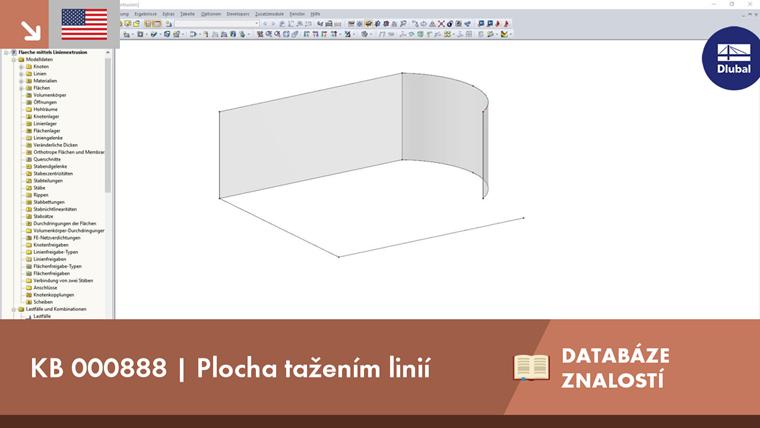

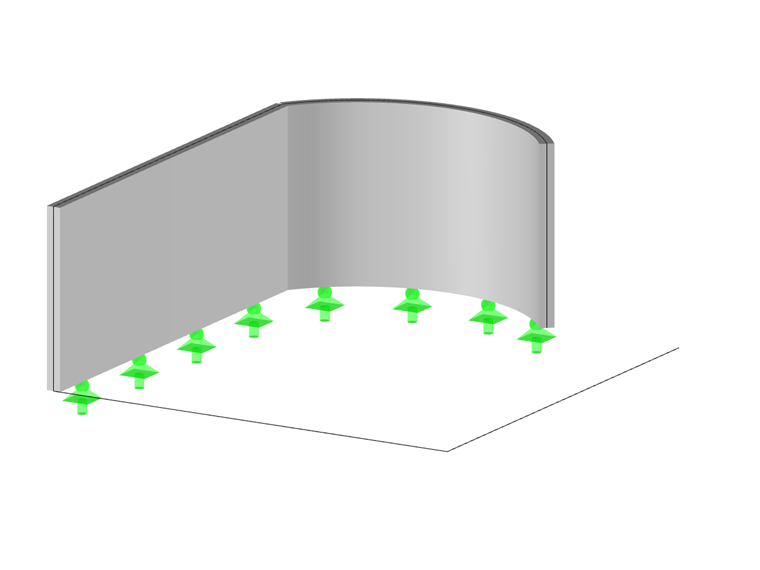

Plocha tažením linií

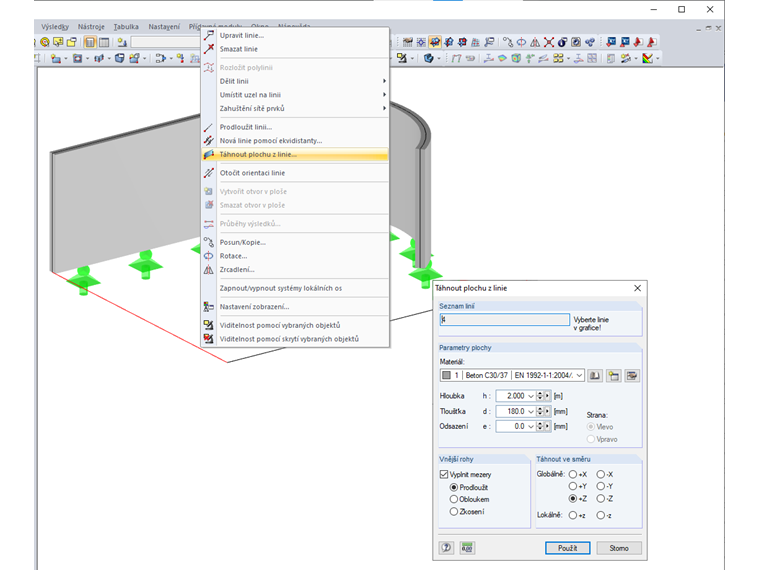

V programu RFEM je implementovaná funkce, která automaticky generuje plochy z linií kolmo na pracovní rovinu.
