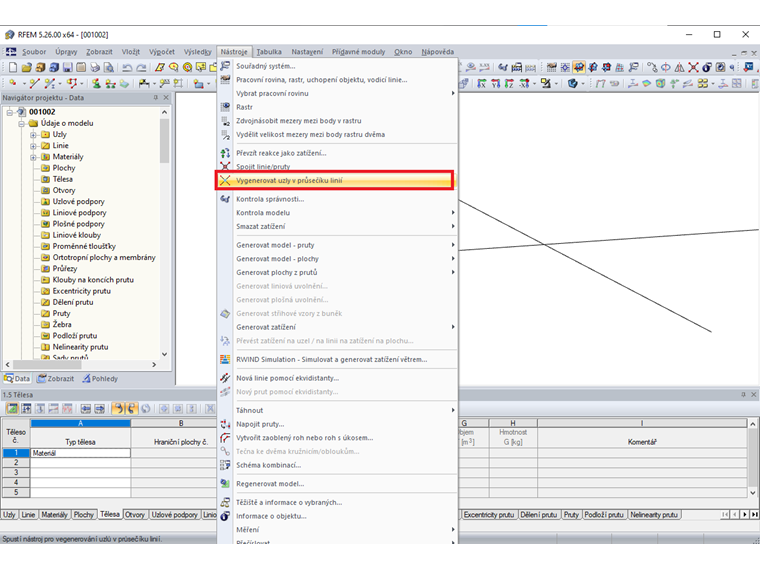

Funkce se vyvolá z hlavní nabídky "Nástroje" → "Vygenerovat uzly v průsečíku linií".

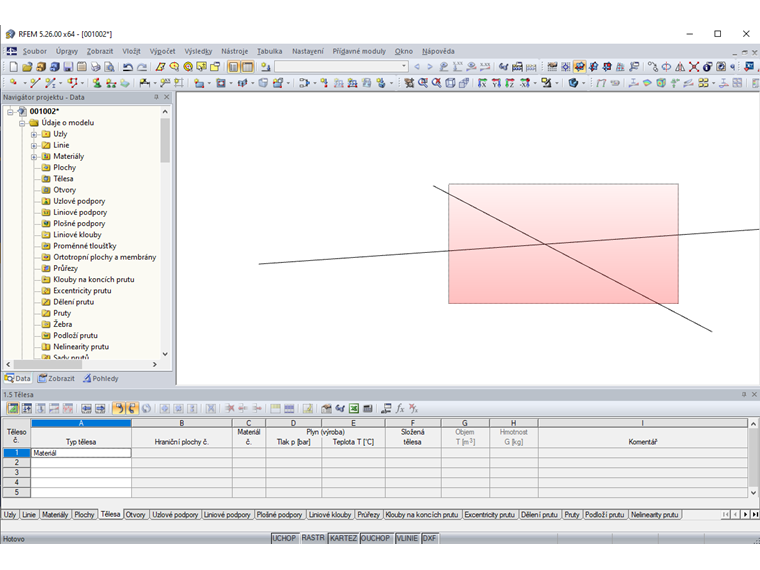

V pracovním okně poté můžete jednoduše označit myší průsečík táhnutím okna tam, kde chcete vygenerovat uzel.

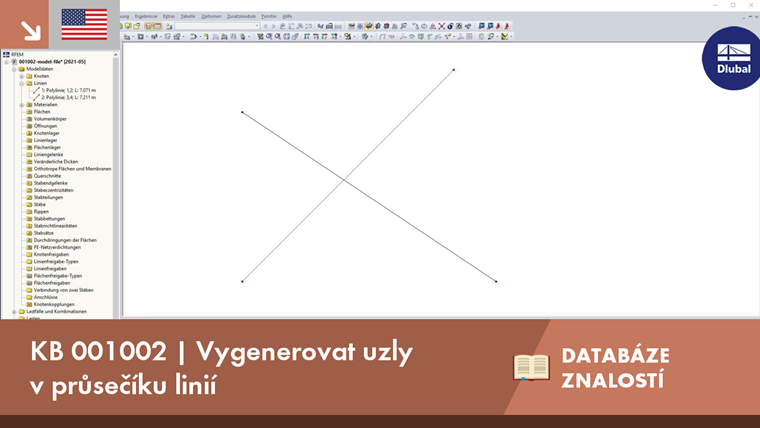

Vygenerovat uzly v průsečíku linií

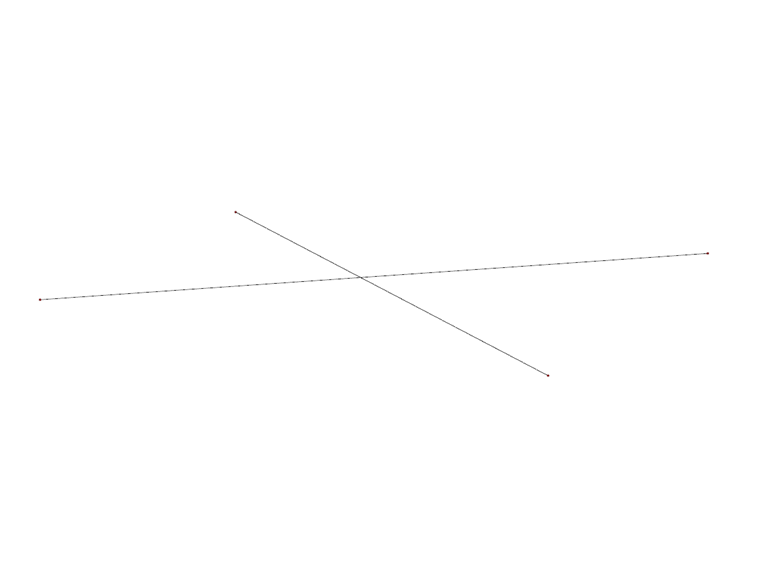

Funkce "Vygenerovat uzly v průsečíku linií" vytvoří uzel v průsečíku linií, aniž by bylo třeba je dělit.
Autor
Ing. von Bloh zajišťuje technickou podporu zákazníkům a je zodpovědná za vývoj programu RSECTION a addonů pro ocelové a hliníkové konstrukce.
