FAQ 000626 CS 1. prosince 2017

Robert Vogl Výpočet RSTAB RFEM

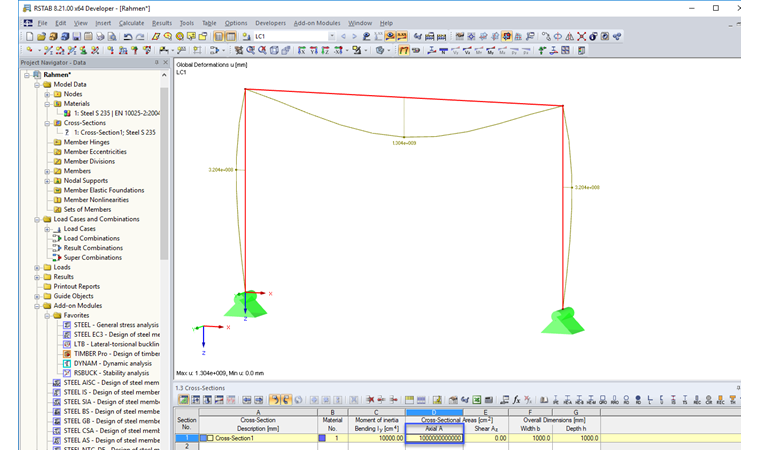

V jednoduchém tuhém rámu vzniká velmi velké deformace. Proč je to?

Odpověď

Pro průřezovou plochu A se stala velmi velká hodnota vstoupil. Tato hodnota nemusí být tak velká při požadované tuhosti průřezu. Zadávání extrémně velkých hodnot může při řešení systému rovnic způsobit numerické problémy.

Zkontrolujte menší hodnoty. Rovněž zkontrolujte, zda součty zatížení a ložiskových sil odpovídají.

Ještě jedna poznámka:

Automatický výpočet vlastní hmotnosti je založen na hustotě materiálu a oblasti A. Váš příklad vytváří takové obrovské zatížení. Můžeš

  • změnit hodnotu A ,
  • deaktivovat mrtvou váhu v základních údajích zatěžovacího stavu nebo
  • nastavte hustotu materiálu na nulu.

Klíčová slova

Tuhost deformace
