FAQ 000626 DE

1. Dezember 2017

Robert Vogl Berechnung RSTAB RFEM

Bei einem einfachen biegesteifen Rahmen ergeben sich sehr große Verformungen. Woran liegt das?

Antwort

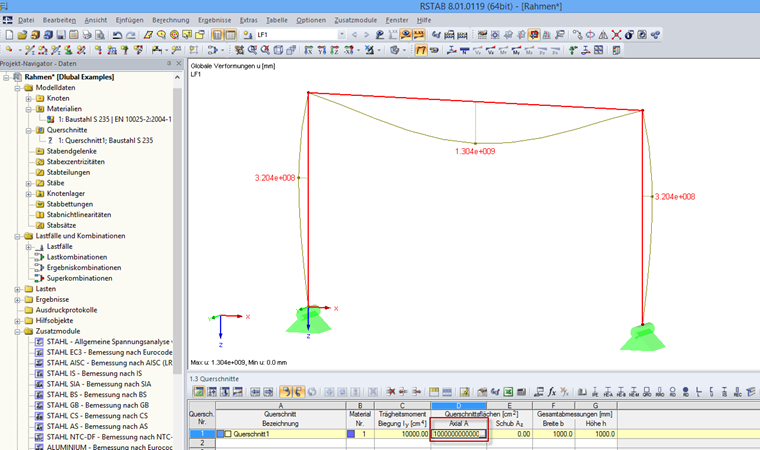

Für die Querschnittfläche A wurde manuell ein sehr großer Wert eingegeben. Extrem hohe Werte können zu numerischen Problemen beim Lösen des Gleichungssystems führen.

Prüfen Sie die Ergebnisse mit kleineren Werten. Kontrollieren Sie auch, ob die Summen der Belastung und Lagerkräfte übereinstimmen.

Noch ein Hinweis:

Die automatische Eigengewichtsberechnung erfolgt über die Dichte des Materials und die Fläche A. In Ihrem Beispiel entstehen so sehr große Lasten. Sie können

  • den Wert A ändern,
  • das Eigengewicht in den Basisangaben des Lastfalls deaktivieren oder
  • die Materialdichte zu null setzen.

Schlüsselwörter

Steifigkeit Verformung
