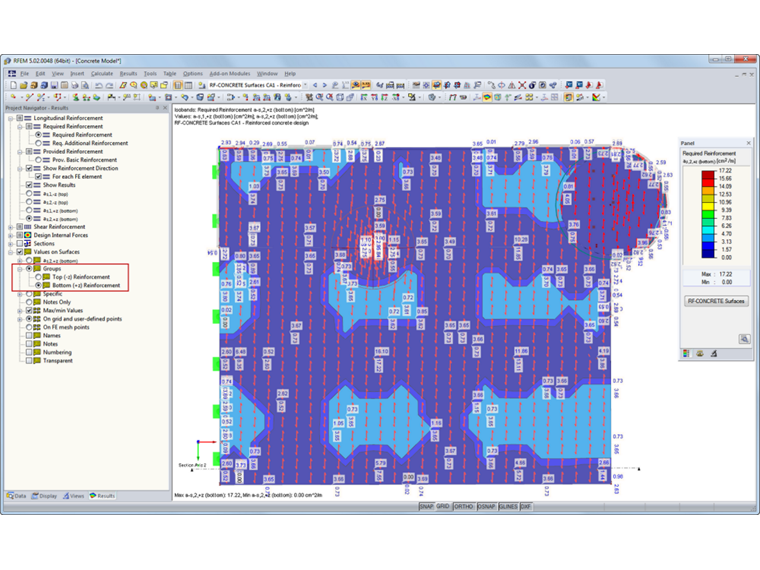

Pro zobrazení směru výztuže máte dvě možnosti:
1. V navigátoru Výsledky aktivujte možnost "Zobrazit směr výztuže". Dále je možné aktivovat volbu "Pro každý prvek KP". Zvlášť zajímavé je, pokud jsou osy konečných prvků zakřivené nebo radiálně uspořádané.

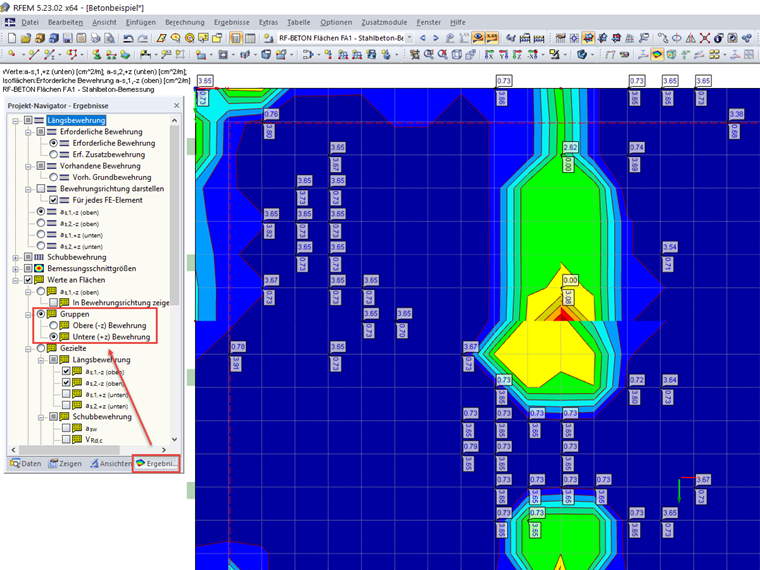

2. V případě zobrazení pomocí volby "Hodnoty na plochách" a při použití volby "Skupiny" se výsledné hodnoty zobrazí ve směru směru kladení výztuže.
