Jak lze v programech RFEM a RSTAB vypočítat moment setrvačnosti Iy pro prolamovaný nosník?

Odpověď

Programy RFEM a RSTAB počítají redukovaný moment setrvačnosti Iy podle článku "Návrh prolamovaných nosníků" od R. Kindmanna, H. J. Niebuhra a H. Schweppeho.

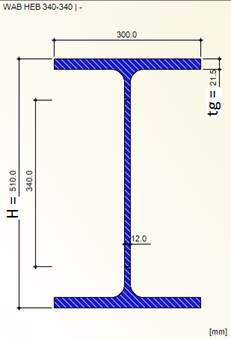

Redukovaný moment setrvačnosti Iy se vypočítá například pro WAB HEB 340-340 následujícím způsobem:

red Iy = 0,8 * A * ((H - tg) / 2)2

red Iy = 0,8 * 150,50 * ((51,00 - 2,15) / 2)2 = 71.828 cm4


    Klíčová slova

    Moment setrvačnosti prolamovaného nosníku
