V modulu CRANEWAY bych chtěl ze sedla oboustranně aplikovat skutečně působící síly z jeřábové dráhy. Mohu je někde přečíst?

Odpověď

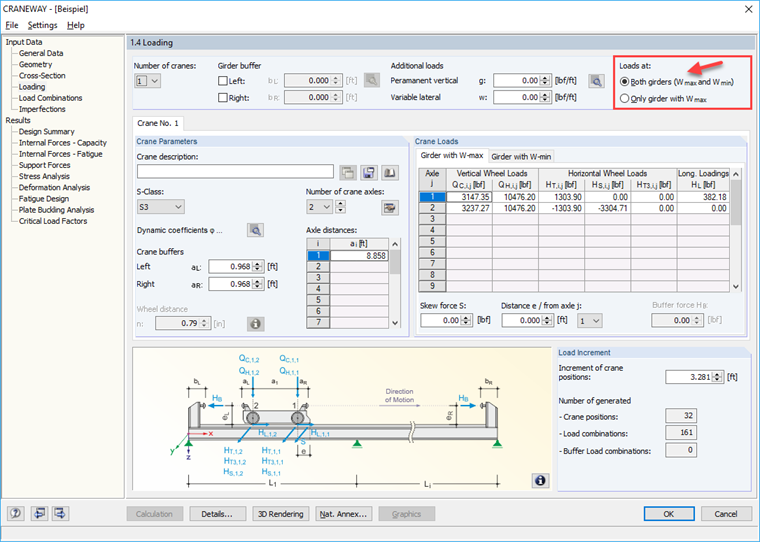

Aby výsledky MAX / MIN reakcí s příslušnými hodnotami byly na různých nosných konstrukcích jeřábové dráhy uspokojeny, je potřeba provést posouzení obou nosníků v programu CRANEWAY. Zvolte tak v náhledu 1.4 Zatížení "Oba nosníky (R max a R min ) (viz obrázek 01).

Poté v okně výsledků 2.3 Podporové síly vybereme v dolním okraji pouze Max / Min . Výsledky se pak zobrazí u obou prutů (nosník s R max a nosníkem R min ) seřazené podle jednotlivých zatěžovacích stavů a podpor. Pro každý podporový a zatěžovací stav jsou k dispozici dvě linie.

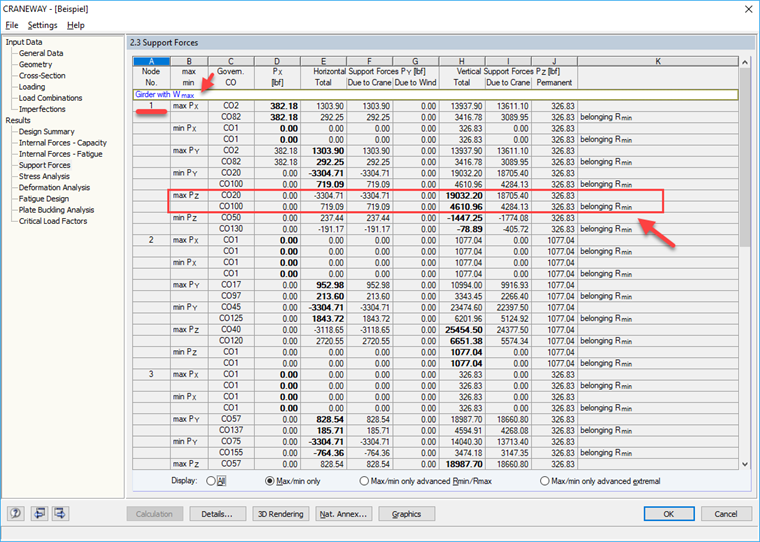

Obrázek 02 ukazuje následující hodnoty pro Podporu 1:

  • max Pz = 84,66 kN (u polohy jeřábu CO 20 na nosníku s R max )
  • max Pz = 20,51 kN (u polohy jeřábu CO 100 na nosníku s Rmin) = související
