Odpověď:

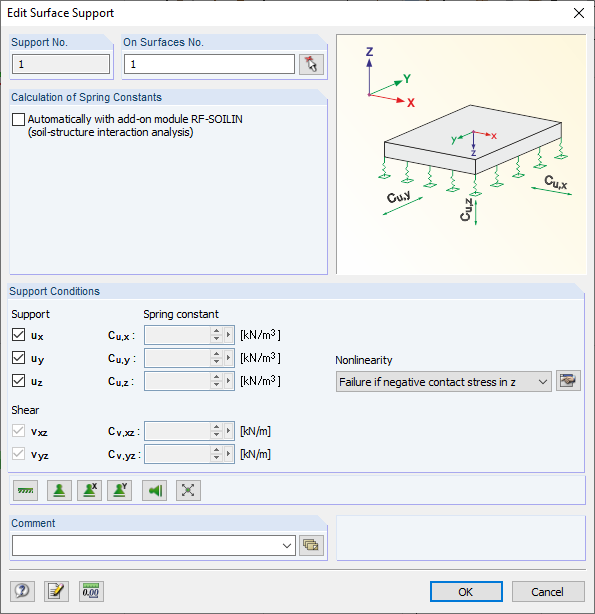

Za tímto účelem je třeba stanovit tlak vody na spodní straně tělesa základu a zadat zatížení, například zatížení na plochu. Poté je možné upravit vlastnosti uzlové, liniové nebo plošné podpory tak, aby při vytažení nebo zvednutí modelu selhaly (viz obrázek a příklad).
Dotaz
Jak mohu pomocí programu RFEM zkontrolovat, zda byl můj model například nad zemí vystaven vztlaku?
