Odpověď:

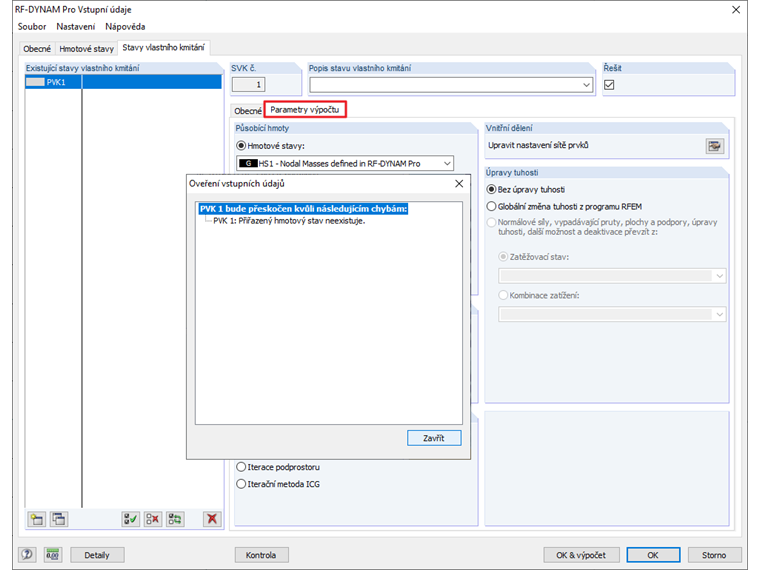

Před spuštěním výpočtu v přídavném modulu byste měli zkontrolovat každou záložku. Tato zpráva se zobrazí, pokud jste alespoň jednou neotevřeli parametry výpočtu stavu vlastního kmitání. Sice byl definován hmotový stav, ale nebyl přiřazen stavu vlastního kmitání.Dotaz
V přídavném modulu RF-/DYNAM Pro se mi zobrazuje chybové hlášení: "Přiřazený hmotový stav neexistuje", i když jsem hmotový stav zadal. Proč?
