Antwort:

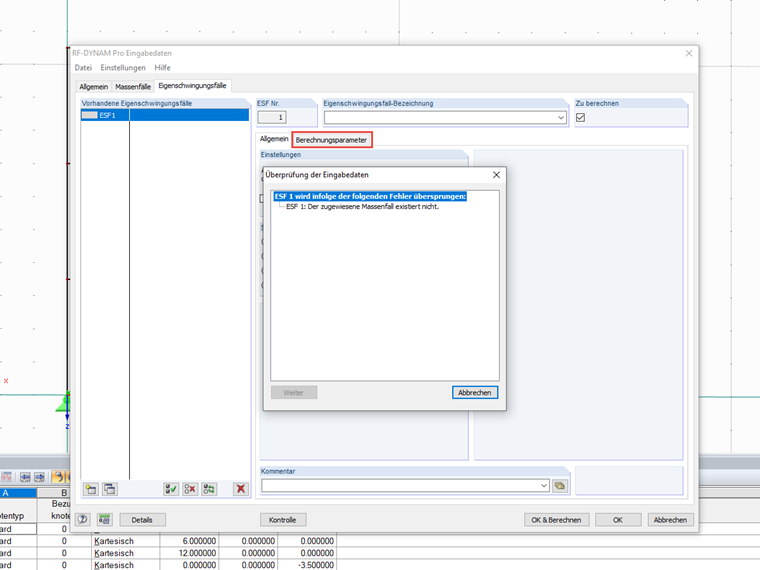

Bevor Sie die Berechnung in dem Zusatzmodul starten können, sollten Sie jedes Register überprüfen. Diese Meldung erscheint, wenn Sie die Berechnungsparameter des Eigenschwingungsfalls nicht mindestens einmal geöffnet hatten. Es wurde zwar ein Massenfall definiert, dieser aber noch nicht dem Eigenschwingungsfall zugewiesen.Frage
Ich bekomme in RF-/DYNAM Pro die Fehlermeldung: "Der zugewiesene Massenfall existiert nicht", obwohl ich einen Massenfall definiert habe. Woran liegt das?
