Jaké možnosti lze exportovat existující model do Advance Steel?

Odpověď

Pro export do Advanced Steel (obrázek 1) máme dvě možnosti:

  • Export přes rozhraní produktu

Data se exportují do protokolu ve formátu stp pomocí rozhraní německé asociace Steel Construction Association a importují se do cílového programu.

Toto rozhraní můžeme najít v poli "Formáty rámových konstrukcí" v nabídce "Soubor" → "Exportovat".

  • Export přes rozhraní Advanced Steel

Export dat do smlx formátu pomocí rozhraní "Advanced Steel" a import souboru do cílového programu.

Toto rozhraní také najdete v dialogu "Obecné formáty pro CAD aplikace" v dialogu "Exportovat".

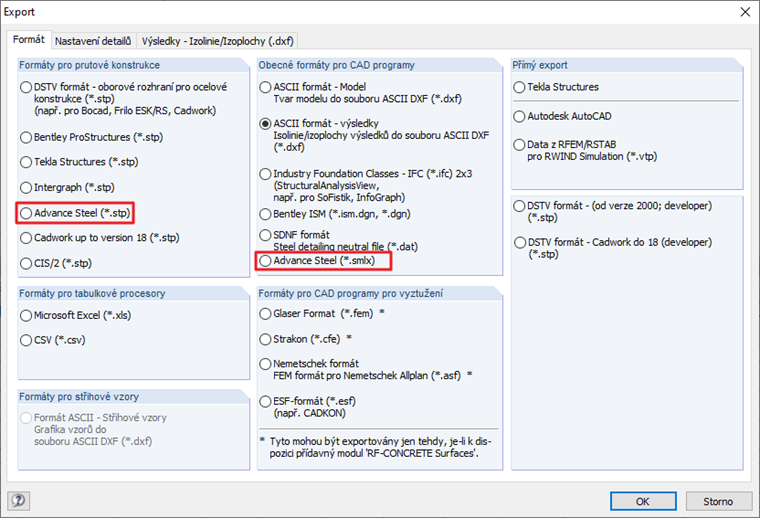

Obr. 01 - Exportovat

Klíčová slova

Pokročilé Ocel Exportovat Rozhraní Stp Smlx
