Odpověď:

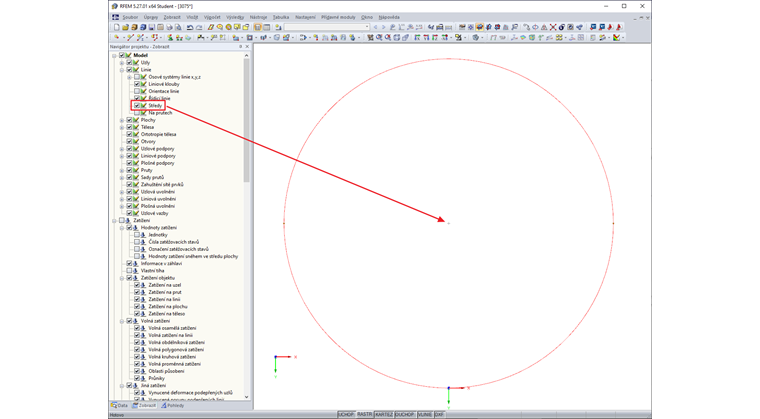

Zobrazení středu kružnice, oblouku, elipsy a dalších lze nastavit v navigátoru projektu Zobrazit. Pro jeho zobrazení zaškrtneme políčko Model → Linie → Středové body (viz Obrázek 01). Je možné také zachytit středový bod.
Dotaz
Jak mohu zobrazit střed kružnice, oblouku, elipsy a tak dále?
