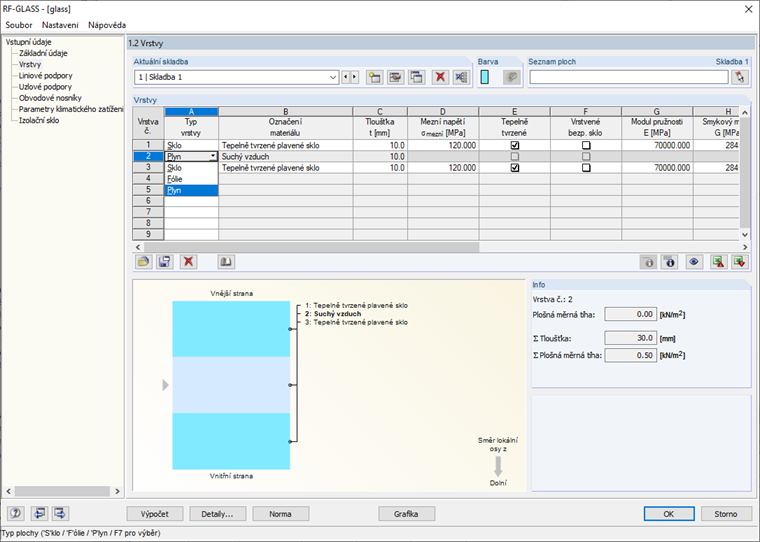

Ano, požadovanou skladbu skleněné tabule můžete definovat v dialogu "1.2 Vrstvy". Aby bylo možné definovat izolační sklo, je nutné skladbě přiřadit alespoň jednu skleněnou vrstvu. Poté získáte další možnost výběru pro plynovou vrstvu.
Po zadání plynové vrstvy se zobrazí další záložky, kde můžete zadat další specifické údaje pro posouzení.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
V případě globálního výpočtu se každé ploše přiřadí tuhost, která se vypočítá na základě zvolené skladby a geometrie skla. Výpočet pak probíhá podle deskové teorie. Zároveň je možné zvolit zohlednění smykového spřažení vrstev.
V případě lokálního výpočtu je k dispozici možnost 2D nebo 3D výpočtu. Dvourozměrný výpočet znamená, že jednovrstvé nebo vrstvené sklo je modelováno jako plocha, jejíž tloušťka se vypočítá na základě zvolené konstrukce a geometrie skla (pomocí teorie desek). Stejně jako v případě globálního výpočtu lze zohlednit smykové spřažení vrstev.
Při trojrozměrném výpočtu se v modelu použijí tělesa, která nahrazují každou vrstvu skladby. Výsledky jsou tak přesnější, ale výpočet může trvat déle.
Izolační skla můžeme modelovat pouze v případě lokálního typu výpočtu, kdy je sklo posuzováno samostatně. Vrstva plynu je vždy modelována jako těleso, a proto je nutné jednotlivé izolační skleněné části posuzovat nezávisle na okolní konstrukci. Při výpočtu a analýze třetího řádu se uvažuje zákon ideálního plynu (stavová tepelná rovnice ideálních plynů).
V přídavném modulu vyberte plochy, které se mají posoudit (např. pomocí funkce Vybrat). Geometrie skleněné tabule a zatížení se převezme z modelu v programu RFEM.
Poté je třeba rozhodnout, zda se má výpočet provést bez vlivu okolní konstrukce (lokální výpočet) nebo se zohledněním tohoto vlivu (globální výpočet). Pokud vyberete lokální výpočet, každá plocha vybraná pro posouzení se oddělí od modelu a spočítá se samostatně.
Globální výpočet zohledňuje celou konstrukci včetně zadaných skleněných tabulí. Veškeré údaje o skladbě skla a vlastnostech skla jednotlivých vrstev se zadávají ve vstupních tabulkách modulu RF-GLASS. Vybrat lze vrstvy typu sklo, fólie a plyn. Požadovaný materiál lze importovat přímo z databáze, která obsahuje velké množství materiálů.
Všechny parametry jednotlivých vrstev včetně jejich tloušťky lze upravovat. Kromě toho lze v modulu RF-GLASS vytvořit řadu skladeb, které umožňují posuzovat různé typy skel současně.
U izolačních skel lze pro analýzu zohlednit jak vnější zatížení, tak zatížení způsobené změnami teploty, atmosférického tlaku a nadmořské výšky. Modul vypočítá tato zatížení automaticky na základě parametrů klimatického zatížení. Pokud zvolíme typ výpočtu lokální, je třeba v modulu RF-GLASS definovat liniové podpory, uzlové podpory a hraniční pruty ploch. Tyto podpory a pruty se zohlední pouze v modulu RF-GLASS a nemají žádný vliv na model vytvořený v programu RFEM.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách výsledků. Maximální stupeň využití je tedy patrný na první pohled. Průběh napětí vzhledem k tloušťce skladby je zobrazen v grafice.
V přídavném modulu RF-GLASS se navíc zobrazí kusovník a v případě izolačního skla také tlak plynu. Výsledky je možné znázornit graficky na RFEM modelu.
Vstupní a výsledkové tabulky z modulu RF-GLASS včetně obrázků lze přidat do tiskového protokolu programu RFEM. Kromě toho je možné všechny tabulky exportovat do MS Excel.
