Odpověď:

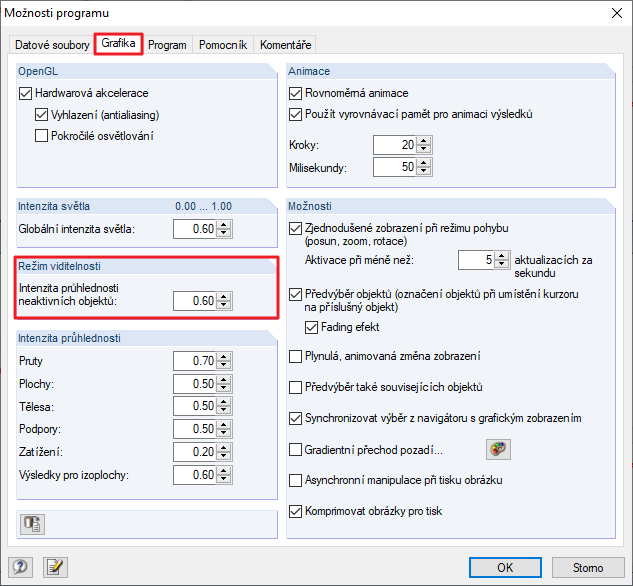

Zobrazení resp. intenzitu neaktivních objektů je možné nastavit v nabídce Nastavení → Možnosti programu → Grafika, jak je znázorněno na Obrázku 01.
Dotaz
Jak je možné upravit zobrazení objektů na pozadí (skryté na pozadí)?
