Odpověď:

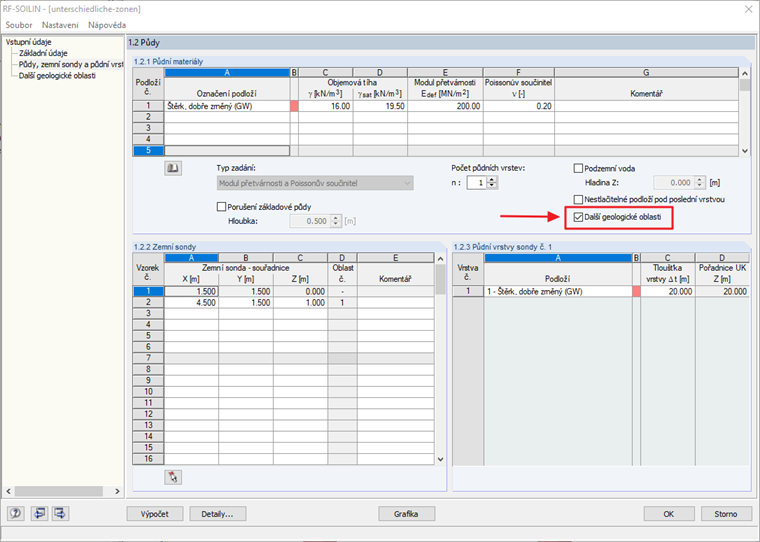

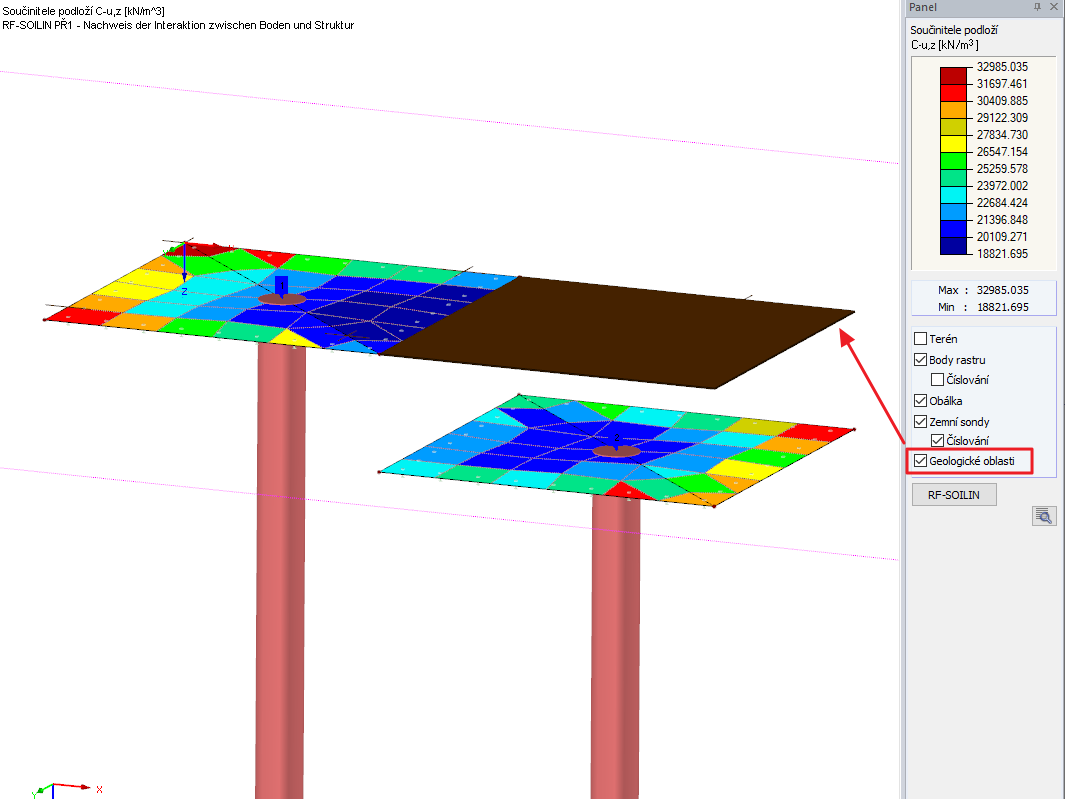

Ano, je to možné. K tomu je zde možnost zadat další geologické oblasti (viz Obrázek 01). V dialogu 1.2 lze zaškrtnout políčko "Další geologické oblasti". Poté lze v dialogu 1.3 definovat tvar, souřadnice a počet vrstev další geologické oblasti. Tímto způsobem je možné v modelu správně modelovat různé výšky základů několika základových desek.
Dotaz
Mohu použít RF -SOILIN také k výpočtu základových těles v různých výškách v modelu?
