Dotaz

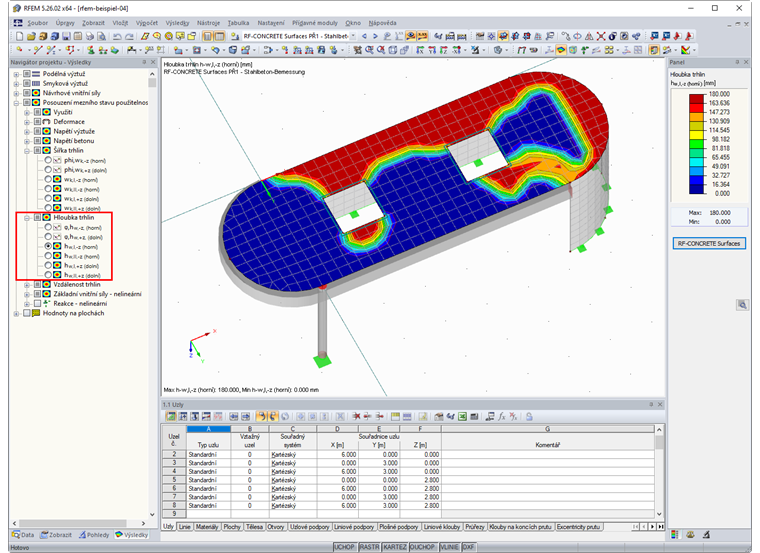

V souvislosti s nelineárním výpočtem se mi v přídavném modulu RF-CONCRETE Surfaces zobrazí hloubka trhlin. Co je to za veličinu?


Odpověď:

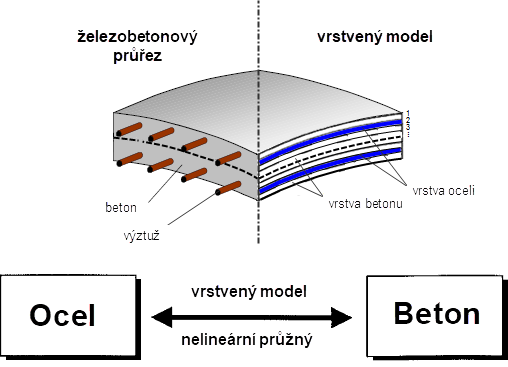

Hloubka trhliny udává, do jaké výšky došlo k poškození průřezu, nebo jinak řečeno, do jaké míry došlo ke změně tuhosti. Základem pro zobrazení této hodnoty je nelineární výpočet a s tím spojené vrstvy konečného prvku (viz Obrázek 02).

Hloubka trhlin se zobrazí na každé straně a v obou hlavních směrech trhlin. Směr je možné sledovat také prostřednictvím trajektorií ϕ,hw.
